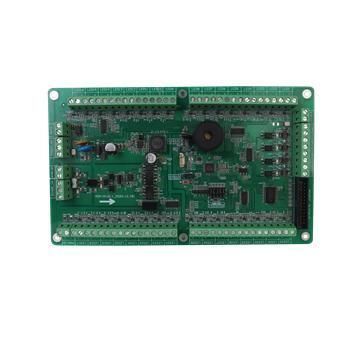

摘要板 MDM-M

概述
Mimic 驱动由两块电路板组成：MDM-M（主板）和 MDM-EX（扩展板）。MDM-M 通过 RS-485 与 CIE 通信，提供 32 个可配置的 LED 输出，输出由外部 EN54-4 电源供电。单个 MDM-M 可连接最多 3 块 MDM-EX，单面板最多可达到 128 个 LED 输出。

主要特性

• 每块板 32 个可配置 LED 输出；主板 + 3 块扩展板可扩展至 128 个输出。
• 每块板 4 个无源触点（干接点）输入；每个输入可关联至任意 LED 输出。
• 通过 RS-485 通信；单个面板支持最多 32 台 Mimic 驱动（总计最多 4096 个输出和 512 个输入）。
• 输出可配置为火警、故障、正常、启动、反馈和禁用等指示。
• 触发方式：分区（Zone）、地址（Address）或干接点输入。
• 主板固件/配置可通过 CIE 升级。
• 带电输出由外部 EN54-4 符合性电源供电；符合 CE 标准。

技术参数

• 工作电压：24V DC（15–32V）
• 静态电流 @24V DC：主板 17mA；主板 + 3 扩展板 26mA
• 工作电流 @24V DC：主板（板 + 33 个 LED）80mA；主板 + 3 扩展板（板 + 129 个 LED）230mA
• 单个 LED 电流：≤6mA
• 通信：RS-485
• 通信距离：使用双绞线 ≤1000m
• 工作温度：-5℃ 至 45℃
• 相对湿度：≤95%，无冷凝
• 端子线规：0.5mm² 至 2.5mm²
• 螺丝类型：M3
• 尺寸（W x D x H）：210mm x 125mm x 19mm
• 重量：主板 235g；扩展板 205g

安装与兼容性
通过 RS-485 将 MDM-M 连接到 CIE。为带电输出使用符合 EN54-4 的外部电源。按建议的端子线规（0.5–2.5mm²）和 M3 固定件进行接线。确认环境条件在指定的温度和湿度范围内以保证可靠运行。固件更新和配置通过 CIE 执行。
