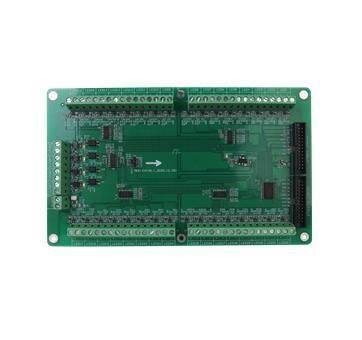

摘要板 MDM-EM

产品特性

• 主板和扩展板均提供32路可配置LED输出；一块主板可连接最多3块扩展板（最多128路LED输出）。
• 每块板均带有4个干接点输入；每个输入可映射到面板上的任意LED输出。
• Mimic 主板通过 RS-485 总线与 CIE 通信；一个面板最多支持32个 Mimic 驱动（总计最多4096路输出和512路输入）。
• 各输出可配置为火警、故障、正常、启动及反馈等视觉指示；默认提供禁用指示状态。
• 输出可由分区、地址或干接点输入触发。
• 主板程序可通过 CIE 升级。
• 符合 CE 要求。

产品信息
MDM-EX 为从属（扩展）PCB，由 Mimic 主板直接控制。最多可将三块扩展板连接到一块主板；每块扩展板提供32路LED输出，可将面板的输出数量扩展至最多128路。扩展板通过板间互联电缆由主板供电。

规格
技术参数：

• 工作电压：24 V DC（15–32 V）
• 静态电流 @24 V DC：主板 17 mA；主板 + 3 扩展板 26 mA
• 工作电流 @24 V DC：主板（板 & 33 LED）80 mA；主板 + 3 扩展板（板 & 129 LED）230 mA
• 每路 LED 电流：≤6 mA
• 通信：RS-485
• 通信距离：使用双绞线 ≤1000 m
• 工作温度：-5℃ 至 45℃
• 相对湿度：≤95%，无凝结
• 端子电缆规格：0.5 mm² 至 2.5 mm²
• 螺丝类型：M3
• 尺寸（W × D × H）：210 mm × 125 mm × 19 mm
• 重量：主板 235 g；扩展板 205 g
