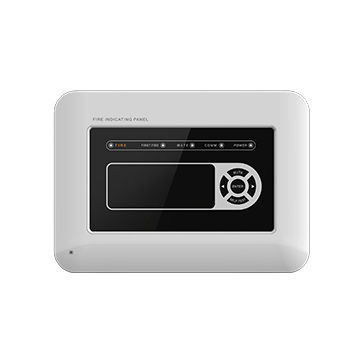

壁挂式警报指示器 JB-FSD-9082

主要特性

• 微处理器控制的消防显示（中继）盘
• RS-485总线通信，总线最大长度可达约1000米
• 每台可显示最多99条信息
• 紧凑壁挂式设计，适用于室内，安装与操作简便

产品说明
JB-FSD-9082 消防显示盘为微处理器控制的中继盘，设计用于通过RS-485与火灾报警主机连接。建议按楼层安装，当探测器或模块触发警报时，面板将发出声光报警并显示相关事件信息，便于快速定位与处理。

技术参数

• 型号：JB-FSD-9082
• 类型：消防显示盘（中继）
• 控制：微处理器控制
• 通信：RS-485总线，总线最大长度约1000米
• 工作电压：直流24V ±20%
• 工作电流：监测状态 ≤32mA；报警状态 ≤66mA
• 认证：CCC（GB17429-2011）
• 显示容量：每台最多显示99条信息
• 消防线路：电源线（+24V、GND）、RS-485总线（A、B）和PE接地线
• 使用环境：室内
• 温度范围：-10°C 至 +50°C
• 相对湿度：≤95%（40°C 不凝结）
• 外形尺寸：210.0 × 150.0 × 33.5 mm
• 重量：0.5 kg

安装与兼容性

• 通过RS-485（A、B）和电源端（+24V、GND）连接到火灾报警主机，并提供PE接地线。
• 建议每层安装一台中继显示盘，以实现本地指示并快速定位报警位置。
• 确保环境条件符合指定的温度和湿度范围；仅用于室内。
