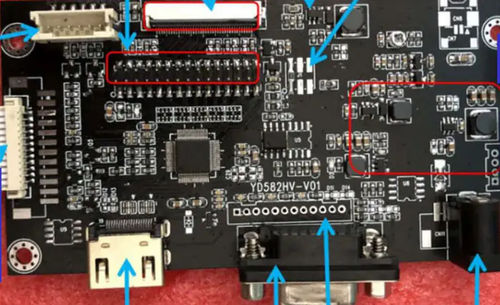

液晶控制卡 HGYD582HV-V01

HDMIVGALVDS

这款 LCD 工业级驱动板专为 TFT LCD 屏幕设计，适用于需要 LCD 显示屏的各种应用，如工业控制、医疗、安防和仪器仪表。 该驱动板支持多种输入信号类型，包括数字高清（HDMI）和模拟（RGB、VGA）。它可以处理 8V 至 18V 的宽电压输入范围，典型值为 12V（当屏幕电源也为 12V 时，请确保电路板的电源为 12V）。 电路板能够支持从 800x480 到 1920x1200 的各种屏幕分辨率，可灵活满足不同的显示要求。它集成了 LED 背光驱动电路，支持 9V 至 25V 范围内中小型 LED 背光的电压驱动。 显示和输出接口包括 LVDS 单 6BIT、LVDS 单 8BIT、LVDS 双 6BIT 和 LVDS 双 8BIT，可灵活连接不同的显示面板。 该驱动板具有高清 HDMI 和模拟 RGB (VGA) 分辨率，与 PC 显卡兼容，支持 480x272、VGA、SVGA、XGA、SXGA、WXGA+、UXGA 和 1920x1200 等多种分辨率，符合 VESA 标准信号。
