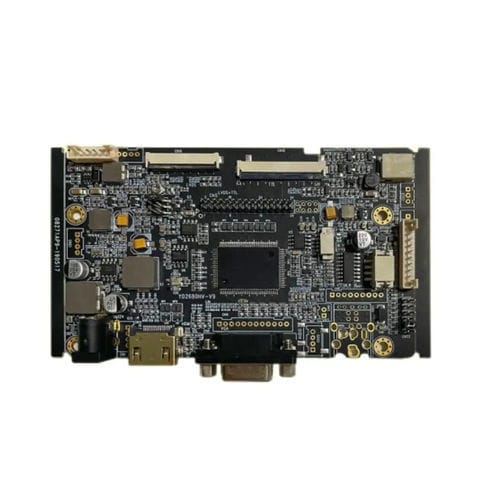

液晶控制卡 HGYD2680HV-V9

HDMIVGALVDS

HGYD2680HV-V9 工业控制器主要针对 TFT LCD 屏幕设计，适用于工业控制、医疗、安防和仪器仪表 LCD 显示屏等各种应用。 主要特性 输入信号类型：数字高清（HDMI）、模拟（RGB、VGA）、复合视频（PAL/NTSC 格式，默认 NC） 同步类型独立同步、复合同步、绿色同步 支持通过跳线帽选择屏幕参数，范围从 800x480 到 1920x1200 内置 LED 背光驱动电路，用于驱动中小型 LED 背光，电压范围为 9-25V 内置 T-CON 电路，可直接驱动带 LVDS/TTL 接口的中小型 LCD，无需 T-CON 背光电源支持 5V/12V（默认 12V），并允许调整 PWM 占空比以控制背光亮度 显示输出接口：双通道 8 位 LVDS、TTL 18 位/24 位 支持高清 HDMI 和与 PC 显卡兼容的模拟 RGB（VGA）分辨率，如 480x272、VGA、SVGA、XGA、SXGA、WXGA+、UXGA 和其他 VESA 标准信号。 主要特点操作简单，性能可靠。 外形尺寸 114 毫米×70 毫米×16.5 毫米（长×宽×高） 显示颜色 24 位（3×8，16.7M） 操作界面 - 可视化 OSD 操作界面 通信接口 数字键、红外线 (IR)、I²C 工作温度 -30℃ 至 70℃ 存储温度 -40℃ 至 70 工作环境 大气压力范围：70kPa 至 106kPa 平均无故障时间 >100,000 小时 显示电压 - 跳线可在 3.3V、5V 和 12V 之间选择
