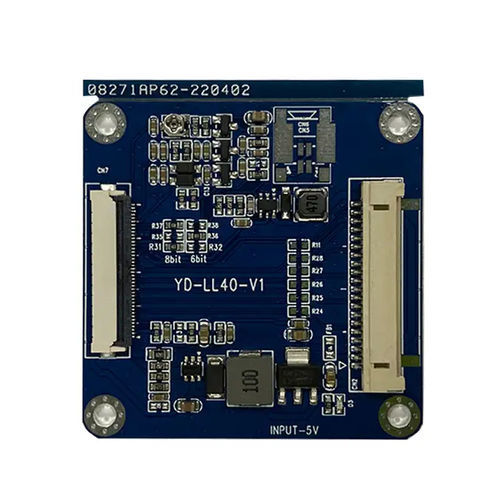

HGYD-LL40-V1 LCD 控制板为中小型 LCD 屏幕提供 T-CON 电路转换、LED 背光驱动、背光 PWM 调节和其他功能。
它适用于 3.5 至 12.1 英寸的 LCD 屏幕。
该电路板具有以下功能:
电路板接受 LVDS 单通道 6 位/8 位输入(默认模式为 8 位;要使用 6 位模式,需要将电阻 R1 移至 R32 位置)。输出包括 LVDS、T-CON 和 VCOM 信号。
电路板提供 LED 背光输出接口,为 3.5 至 10.1 英寸的 LCD 屏幕提供稳定的背光电源。
电路板可接受宽范围的直流电压输入(+3.3V 至 +5.5V),推荐的典型输入电压为 +5V。
---
