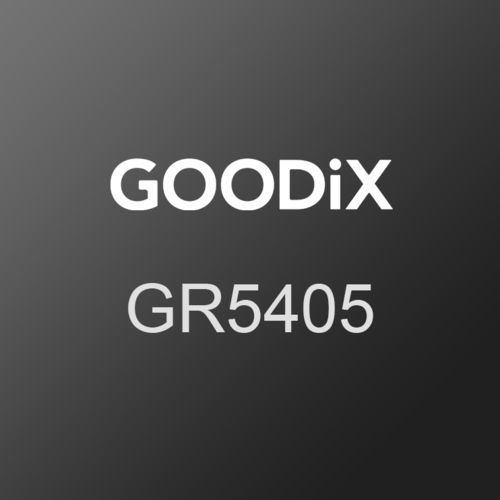

SoC片上系统 GR5405

GR5405是汇顶科技推出的综合性能均衡的低功耗蓝牙5.3车规级芯片，符合AEC-Q100 Grade 2标准，可应用于数字车钥匙、胎压监测、汽车电池组监测、智能座舱无线连接等。 基于64 MHz Arm® Cortex®-M4F内核，GR5405集成了2.4 GHz 射频（RF）收发机、低功耗蓝牙5.3协议栈、512 KB片内Flash、96 KB系统SRAM，以及丰富的外设。该芯片具有业界领先的RF性能，最大发射（TX）功率可达+15 dBm，在Bluetooth LE 1Mbps模式下，接收（RX）灵敏度可达-99 dBm，整体链路预算（Link Budget）高达114 dB。 该芯片支持DC-DC与SYS_LDO两种主供电方式，用户可根据具体应用在功耗和BOM成本之间灵活选择。 特点 集成控制器和主机层的低功耗蓝牙5.3收发器 数据传输速率：1 Mbps、2 Mbps、Long Range（500 kbps、125 kbps） 发射（TX）功率：高达15 dBm 接收（RX）灵敏度：-99 dBm @ 1 Mbps 射频功耗 @ 3.3 V VBAT输入： TX功耗：6.7 mA @ 0 dBm 输出功率（DC-DC供电、64 MHz系统时钟） TX功耗：87 mA @ 15 dBm 输出功率（SYS_LDO供电、64 MHz系统时钟） RX功耗：5.7 mA @ 1 Mbps（DC-DC供电、64 MHz系统时钟） 内置Arm® Cortex®-M4F 32位微处理器，支持浮点运算 时钟频率高达64 MHz 内置内存保护单元（MPU），提供8个可编程区域 支持硬件浮点运算单元（FPU） 内置嵌套向量中断控制器（NVIC） 支持不可屏蔽中断（NMI）输入 支持串行调试（SWD），提供16个断点、2个监测点和1个时间戳计数器 片上存储 ROM：包含芯片Boot启动、系统驱动及蓝牙协议栈代码 RAM：96 KB，用于数据和指令代码，支持休眠时内容保持 Flash：512 KB，用于代码、系统参数配置及用户数据存储 数字外设 1 * DMA引擎，分别支持5个通道以及多达16个可编程请求和触发源 模拟外设 13位ADC，支持1 Msps采样率和多达8个通道（5个外部I/O通道和3个内部信号通道） 内置晶圆温度传感器和电压传感器 低功耗比较器，支持从Sleep模式唤醒设备 丰富的串口外设 2 * UART接口，均支持流控和IrDA，传输速率高达2 Mbps 2 * I2C接口，支持外设通信，传输速率高达1 MHz 1 * SPI Master接口，1 * SPI Slave接口供主机通信使用 安全 提供完善的安全计算引擎 AES 128-bit加密（ECB和CBC） TRNG I/O外设 24个I/O引脚 9个GPIO，支持上/下拉电阻配置 8个AON I/O，支持从睡眠模式唤醒 7个MSIO，可配置为数字/模拟信号接口 计时器 2个32位通用计时器 1个双路计时器，包含2个可编程32位/16位递减计数器
