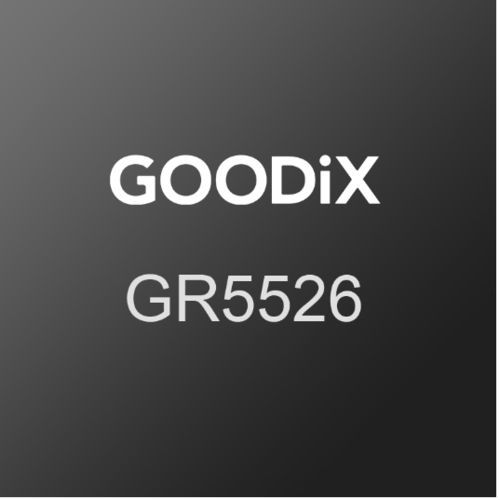

SoC片上系统 GR5526 series

GR5526系列是汇顶科技推出的高性能单模低功耗蓝牙5.3系统级芯片（SoC），可配置为广播者、观察者、外围设备或中央设备，并支持上述各种角色的组合应用。GR5526支持低功耗蓝牙定向（AoA/AoD）、同步通道（音频）等功能，可广泛应用于物联网（IoT）、低功耗音频（LE Audio）和智能穿戴设备领域。 基于ARM® Cortex®-M4F CPU内核，GR5526系列集成了蓝牙5.3协议栈、2.4 GHz射频收发器、片上可编程Flash存储、RAM及多种外设，提供图形化处理单元（GPU ）+ 显示控制器（ DC）解决方案，支持 SiP PSRAM，可为用户提供更丰富的数据空间与强大的图形化表现能力，为可穿戴设备方案提供丰富的片上资源。 特点 集成控制器和主机层的低功耗蓝牙5.3收发器 数据传输速率：1 Mbps、2 Mbps、Long Range（500 kbps、125 kbps） TX发射功率：-20 dBm ~ +7 dBm -98 dBm接收灵敏度（1 Mbps模式下） -94 dBm接收灵敏度（2 Mbps模式下） -101 dBm接收灵敏度（Long Range 500 kbps模式下） -104 dBm接收灵敏度（Long Range 125 kbps模式下） TX发射功耗：4.0 mA @ 0 dBm, 1 Mbps, 96 MHz RX接收功耗：3.5 mA @ 1 Mbps, 96 MHz AoA/AoD、LE同步通道 内置ARM® Cortex®-M4F 32位微处理器，支持浮点运算 时钟频率最高可达96 MHz 内置内存保护单元（MPU），支持8个可编程区域 支持硬件浮点运算单元（FPU） 内置嵌套向量中断控制器（NVIC） 支持不可屏蔽中断（NMI）输入 SWD含16个断点、2个监测点以及1个调试时间戳计数器 在Flash执行的功耗为51 µA/MHz @ 3.3 V, 96 MHz 片上存储 ROM：包含芯片Boot启动、系统驱动及蓝牙协议栈代码 SRAM：512 KB，用于数据和指令代码，支持休眠时内容保持 Flash：1 MB，用于代码、系统参数配置及用户数据存储 PSRAM：8 MB，用于图像处理缓存（仅适用于GR5526VGBIP和GR5526RGNIP） 数字外设 2 * DMA引擎，分别支持6个通道以及多达16个可编程请求和触发源 支持片内12 Mbps PHY的USB 2.0全速模式控制器和专用DMA控制器 集成Octal SPI DDR接口，支持内置8 MB PSRAM，传输速率最高可达48 MHz（仅适用于GR5526VGBIP和GR5526RGNIP） 模拟外设 13位感测ADC，支持1 Msps采样率和多达11个通道（8个外部I/O通道和3个内部信号通道） 内置温度传感器和电压传感器 低功耗比较器，支持从Deep Sleep模式唤醒设备
