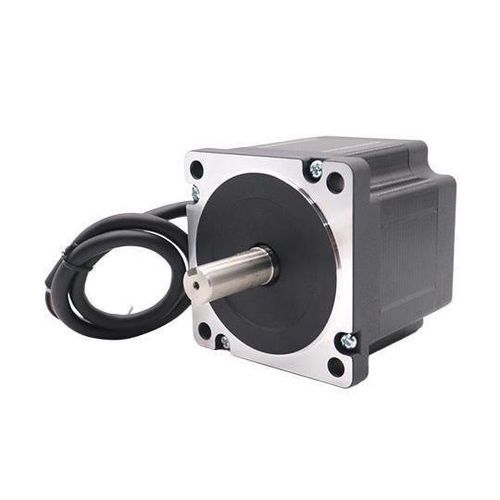

步进式电机 86BYGH1.8

双相步进双相24伏

产品概述
86BYGH1.8 系列为 Shanghai Siheng Motor Manufacturing Co., Ltd. 提供的 1.8° 两相（双极）开环步进电机，包含五种型号，电机长度覆盖 60–160 mm。本系列提供用于工业运动控制集成和元件选型的主要电气与机械参数。

型号

• 五种型号：86BYGH260-3004 至 86BYGH2160-4004（电机长度：60、80、100、120、160 mm）

电气与机械参数

• 步距角：1.8°/步
• 相数：两相（双极）
• 额定电压：3.3–6.9 V
• 额定电流：3–4 A
• 保持力矩：2.8–12 kg·cm
• 重量：1,700–5,500 g
• 电机长度选项：60、80、100、120、160 mm
• 绝缘等级：B
• 推荐驱动：恒流驱动（24 V）
• 耐压：500 V
• 绝缘电阻：100 MΩ

应用与安装建议

• 典型应用：工业自动化、机器人、CNC 机床及自动化设备
• 根据所需保持力矩和电机长度选择型号；确认驱动电流兼容性（3–4 A）
• 为获得稳定性能，建议使用 24 V 恒流驱动器
• 集成时请参考安装图纸，确认轴、安装孔和接插件尺寸

随附资料

• 各型号的力矩–速度曲线以辅助选型
• 安装与外形尺寸图（安装孔位、轴尺寸）
• 显示电机及安装细节的产品图片
