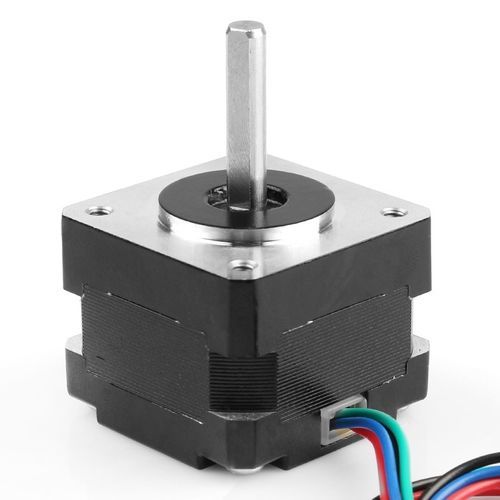

步进式电机 35BYGH

双相步进混合式步进双相

描述
开环两相步进电机 35BYGH，由 Shanghai Siheng Motor Manufacturing Co., Ltd. 生产。产品系列包含6个型号（35BYGH220-0404 至 35BYGH236-1004）。每个型号均提供扭矩-速度曲线、相A/B的颜色编码接线定义及安装尺寸图，以便选型与安装集成。

主要特性

• 开环配置的两相混合步进电机
• 步距角：1.8°
• 适用于恒流驱动
• 相A/B采用颜色编码，便于接线识别
• 提供多种电机长度和扭矩版本

注意事项

• 厂家为每款机型提供扭矩-速度曲线和安装图纸以便选型。
• 绝缘等级及推荐驱动参数因型号而异；详见技术规格。

特性 / 技术规格

• 型号系列：35BYGH（6个型号：35BYGH220-0404 至 35BYGH236-1004）
• 步距角：1.8°
• 额定电压：2.7 V 至 10 V（因型号而异）
• 额定电流：0.4 A 至 1.0 A（因型号而异）
• 保持力矩：0.5 至 1.4 kg·cm（因型号而异）
• 电机长度：20 mm 至 36 mm（因型号而异）
• 重量：约 100 g 至 180 g（因型号而异）
• 绝缘等级：B 级
• 推荐驱动：恒流驱动（建议 24 V）
• 激磁方式：2 相
• 耐压：500 V
• 绝缘电阻：100 Ω
