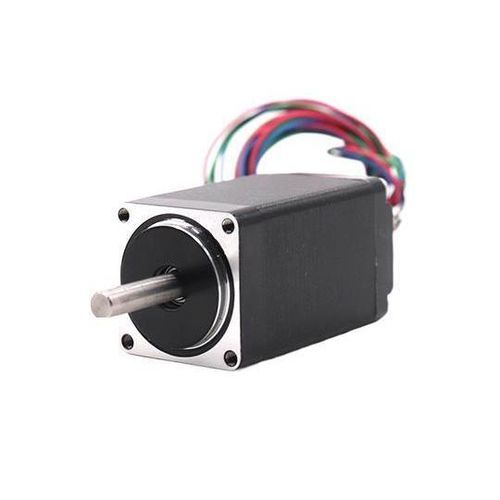

步进式电机 28BYGH

双相步进双相24伏

概述
28BYGH系列为上海Siheng Motor Manufacturing Co., Ltd.生产的1.8°二相开环步进电机。提供六种型号变体。典型位置误差：±0.09°。各型号的主要电气和机械参数不同，以适应不同的工业应用需求。

型号

• 提供6种变体（例如：28BYGH232-0674）。

电气与性能特性

• 步距角：1.8°（典型位置误差 ±0.09°）。
• 额定电压：2.66–6.2 V（随型号变化）。
• 额定电流：0.67–0.95 A（随型号变化）。
• 驱动方式：恒流驱动（推荐驱动电源：24 V）。
• 励磁方式：二相励磁。
• 保持转矩：0.43–1.2 kg·cm（视型号而定）。

机械特性

• 电机长度：约32–51 mm（随型号变化）。
• 重量：约110–200 g（随型号变化）。
• 轴径：5 mm。
• 安装：4-M2.5安装孔（详见尺寸图）。

绝缘与安全

• 绝缘等级：B级。
• 耐电压：500 V。
• 绝缘电阻：100 Ω。

接线与励磁顺序

• 接线颜色编码：BLK / GREEN = A相，RED / BLUE = B相。
• 提供标准二相励磁序列。

性能曲线与文档
随产品提供扭矩-速度曲线及其它性能图表，以辅助选型与应用设计。

安装图
提供详细尺寸图，包括安装孔图样（4-M2.5）、轴径（5 mm）和电机长度选项。各型号的精确尺寸请参见图纸。

技术规格

• 系列：28BYGH系列。
• 步距角：1.8°（±0.09°典型）。
• 可用型号：6种变体（如：28BYGH232-0674）。
• 额定电压：2.66–6.2 V。
• 额定电流：0.67–0.95 A。
• 保持转矩：0.43–1.2 kg·cm。
• 驱动方式：恒流驱动（典型驱动电源 24 V）。
• 励磁：二相。
• 绝缘等级：B；耐电压：500 V；绝缘电阻：100 Ω。
• 电机长度：约32–51 mm。
• 重量：约110–200 g。
• 轴径：5 mm。
• 安装孔：4-M2.5。
• 包含扭矩-速度曲线及颜色编码接线定义。
