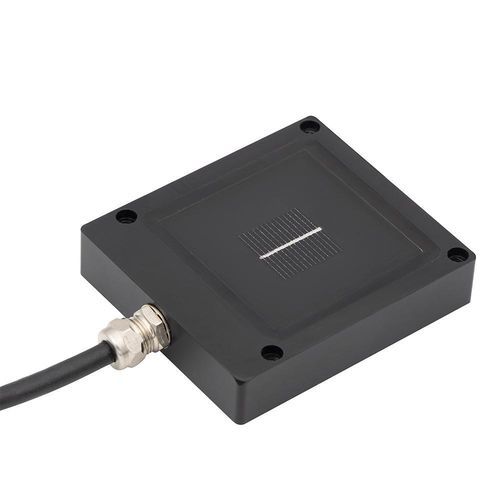

模拟输出太阳辐射传感器 3S-WPVS

mV 输出带温度传感器光伏发电系统

产品概述
WPVS（World PV Scale Standard）参考电池 3S-WPVS 是基于单晶硅参考电池的辐照度传感器，专为光伏（PV）测试实验室和太阳能模拟器的精确测量与校准而设计。其光谱响应与光伏组件匹配，并具备温度测量功能，以支持标准化的PV测试与质量控制。

主要功能

• 采用单晶硅参考电池测量辐照度，提供与PV匹配的响应特性。
• 内置PT1000 A级温度传感器测量电池温度以进行温度修正。
• 通过精密分流电阻提供模拟电压输出（mV），便于与数据记录仪和测试系统集成。
• 用于太阳能模拟器校准及在标准测试条件（STC）下验证光伏组件性能。

工作原理

• 单晶电池吸收入射光并产生与辐照度成比例的电流。
• 精密分流电阻将该电流转换为可测电压（mV）。
• 位于电池下方的PT1000温度传感器测量温度以用于修正。
• 辐照度和温度信号通过模拟输出传输，用于记录和分析。

可选型号
Model | Output Type | Connector
3S-WPVS-IV | Analog (mV) | M8 Metal Gland
3S-WPVS-L | Analog (mV) | Lemo EGG.0B.306.CLL

可选配置
WPVS 可配置为反照率（albedo）版本（双传感器配置），可同时测量入射辐照度（POA）和反射辐照度，适用于双面光伏系统的反照率测量及性能比计算。

典型应用

• 太阳能组件测试实验室
• 光伏模块生产质量控制
• 太阳能模拟器校准
• 研发中心
• 双面光伏系统性能分析与反照率测量

选择 WPVS 的理由

• 高测量精度：按 IEC 60904-2 标准制造并校准。
• 可追溯的校准：每台在 Class AAA 太阳模拟器下校准，使用由 ISFH（Germany）认证的参考电池。
• 与PV匹配的响应：使用实际太阳能电池以便与光伏组件进行真实比较。
• 阳极氧化铝外壳，具有 IP68 可选项，适合室内外使用。
• 体积小、重量轻，便于安装和定位。
• 通过模拟输出和标准连接器实现快速集成。
• 连接选项灵活：M8 或 LEMO。
• 提供5年保修。

实际使用方法

• 太阳模拟器校准：将其置于模拟器光源下测量辐照度；输出（mV）与 1 sun 参考值（1000 W/m²，25°C）比较，并相应调整模拟器强度。
• 光伏组件测试：安装在被测组件旁或同一平面内，连续测量辐照度和电池温度，以验证并修正测试结果。

数据表与校准
每个传感器均在 Class AAA 太阳模拟器下按 IEC 60904-2 和 IEC 60904-4 进行校准，使用由 ISFH（Germany）校准的参考电池，以确保测量的可追溯性和重复性。

特性 / 技术参数

• 物料编号: 3S-WPVS-IV, 3S-WPVS-L
• 参考电池: 单晶硅（20 mm x 20 mm）
• 视场角: 162°
• 数据输出: mV（通过集成精密分流电阻）
• 电气连接: 1 m 2x2x0.22 mm LI2Y(St)C11Y-TP 电缆，抗紫外线及耐候（标准）
• 电池温度传感器类型: PT1000 Class A（EN 60751）
• 连接: M8 连接器（标准）/ LEMO 连接器（可选）
• 盒体尺寸: 70 x 79 x 16 mm (W x L x H)
• 重量: 250.8 g
• 防护等级: IP68 可选
• 传感器外壳材料: 阳极氧化铝
• 符合标准: IEC 60904-2
• 校准: 按 IEC 60904-2 与 IEC 60904-4 在 Class AAA 太阳模拟器下校准，参照电池由 ISFH（Germany）校准
