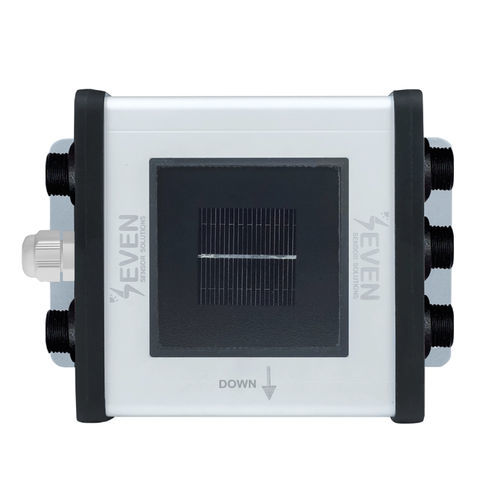

RS485太阳辐射传感器 3S-IS

ModBUS RTUIEC 61724-1

产品概述
3S-IS 是用于光伏电站监测的辐照度传感器，提供温度补偿的辐照度测量并通过 RS485 提供 Modbus RTU 通信。集成单晶参考电池和 PT1000 电池温度传感器。随附安装支架和 3 m 抗 UV LIYYC11Y 电缆；铝制抗 UV 外壳；标准 IP54（可选 IP65/IP68）。设计用于与 PLC、SCADA 和数据记录器的即插即用集成。

工作原理

• 单晶太阳能电池产生与入射辐照度成正比的短路电流。
• 高精度分流电阻将电流转换为可测电压信号。
• 电池背面的 PT1000 温度传感器用于温度补偿。
• 微控制器处理信号并计算温度补偿后的辐照度（W/m²）。
• 处理后的数据通过 RS485 以 Modbus RTU 协议发送。

主要特性

• 标准: 符合 IEC 61724-1 Class A 及 IEC 60904 校准系列。
• 不确定度: ≤1%（IEC61724-1 Class A）；分辨率 0.1 W/m²。
• 响应时间: 1 s（可按要求配置为 500 ms）。
• 通信: RS485，最高 38400 Baud，Modbus RTU；电源与 RS485 总线之间 1000 V 电隔离。
• 供电: 12–30 V DC；功耗 ≤30 mA @24 VDC。
• 环境: 工作温度 −40 °C 至 +85 °C；湿度 0–100%。
• 机械: 铝制外壳，尺寸 140 × 110 × 42 mm，重量约 0.3 kg；IP54（可选 IP65/IP68）。

可选型号（概要）

• 3S-IS — RS485 Modbus RTU — ≤1% — 无外部传感器输入
• 3S-IS-1 — RS485 Modbus RTU — ≤1% — 环境温度 或 模块温度 传感器输入
• 3S-IS-2 — RS485 Modbus RTU — ≤1% — 环境或模块温度输入；风速传感器输入
• 3S-IS-2T — RS485 Modbus RTU — ≤1% — 环境与模块温度传感器输入
• 3S-IS-3 — RS485 Modbus RTU — ≤1% — 环境、模块温度和风速输入
• 3S-IS-4 — RS485 Modbus RTU — ≤1% — 环境、模块、风速；风向 或 相对湿度
• 3S-IS-5 — RS485 Modbus RTU — ≤1% — 模块温度、风速、风向、相对湿度与环境温度

校准与测试
每台传感器均在 Class AAA 太阳模拟器下按 IEC 60904-2 和 IEC 60904-4 进行校准，所用参考电池由 ISFH（德国）校准。在户外还以 Fraunhofer ISE 校准的参考电池进行对比测试验证。

技术规格

• 产品代码: 3S-IS、3S-IS-1、3S-IS-2、3S-IS-2T、3S-IS-3、3S-IS-4、3S-IS-5
• 参考电池: 单晶硅（31 × 31 mm）
• 辐照度范围: 0–1600 W/m²
• 不确定度: ≤1%（IEC61724-1 Class A）
• 分辨率: 0.1 W/m²
• 响应时间: 1 s（可按要求至 500 ms）
• 漂移: <0.3%/年
• 视场角: >160°
• 倾角-方位角: 0°–0°, ≤1°
• 输出频率: 1 Hz
• 数据输出: RS485，最高 38400 Baud；Modbus RTU
• 电源: 12–30 V DC；功耗 30 mA 最大 @24 VDC
• 电气连接: 3 m LIYYC11Y PUR 电缆，抗 UV 与耐候（6 导体绞线含接地）
• 电隔离: 电源与 RS485 之间 1000 V
• 电池温度传感器: PT1000 Class A（EN 60751）
• 工作温度: −40 °C 至 +85 °C
• 工作湿度: 0–100%
• 尺寸: 140 × 110 × 42 mm
• 重量: ~0.3 kg
• 防护等级: IP54（IP65、IP68 可选）
• 外壳材料: 铝合金
• 符合标准: IEC 61724-1:2021 及 IEC 60904 系列

Modbus 规范

• 波特率: 1200、2400、9600、19200、38400
• 校验位: None、Even、Odd
• 停止位: 1 或 2（仅当校验位 = None 时可为 2）
• 默认配置: 9600、8N1、地址 1

应用
用于光伏电站的监测与性能评估、与 PLC/SCADA 及数据记录器集成、气象站和 PV 试验场站点。

组件

• 抗 UV 铝制传感器外壳
• EVA/Tedlar 层压的单晶 PV 参考电池
• 用于信号调理和 Modbus RTU 通信的微控制器电子板
