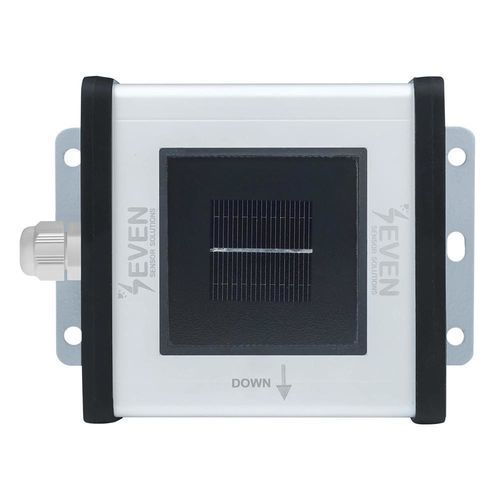

4-20 mA太阳辐射传感器 3S-IS-T-I

带温度传感器

该辐照度传感器用于测量太阳能光伏电站的辐射通量密度，具有 4-20mA 输入数据记录器。除辐照度外，它还包括一个内部电池温度传感器。随附安装支架和电缆。 工作原理 硅太阳能电池可用作辐照度传感器，因为其短路电流与辐照度成正比。我们的传感器由单晶硅太阳能电池和分流器连接而成。由于分流器的电阻较低，电池可在短路情况下工作。 短路电流的温度系数会产生很小的误差。补偿是通过太阳能电池背面的温度传感器来实现的。电池短路电流的测量信号和温度传感器的电阻值由微型控制器测量。辐照度和温度的计算值通过 4-20mA 协议给出。电子电路经过优化，功耗较低。 结构特点 单晶电池：电池由两片 EVA 片、一片 Tedlar 片和 3 毫米钢化玻璃在 180 ℃ 均温和真空条件下层压而成。单晶电池的尺寸为 52×52 mm² 或 31×31mm²。 传感器盒：这是一个防紫外线的铝制盒子。传感器盒有两个开口，侧面有安装孔，便于现场安装。IP 等级有三种选择：IP54、IP65 和 IP68。箱体底部有 1 毫米的通风孔，侧面也有通风塞。
