全自动装配流水线

搬运自动装卸用于家电行业

产品概述

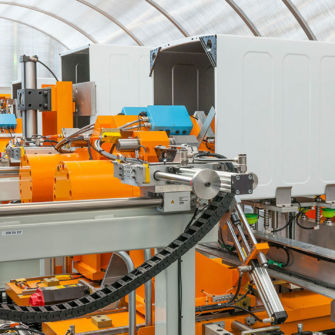

Scott 洗衣机外壳装配线是一套面向大批量生产的全自动压接（clinch）装配系统。该生产线全长22米，单件周期时间约20秒。支架由视觉引导的机器人自动上料。压接工位采用 BTM 工具和 Scott 设计的液压/机械专用机构。系统符合 CE 要求，运行噪声约为 75 dBa。

箱体装配

• 自动化：用于洗衣机外壳的全自动压接装配线。视觉引导的机器人自动装载支架。脚螺丝由料盘（碗式送料器）自动供给，配备精确的扭矩控制。压接线配备 BTM 工具和 Scott 专用的液压/机械机构。
• 速度：设备总长 22 米；典型生产周期时间约为每件 20 秒。
• 安全：设备采用透明滑动防护门全封闭防护，门与机器联动并带安全锁互锁，由安全 PLC 监控。其他开口采用光幕保护以满足安全标准。
• 稳定性：Scott 的标准化、先进且稳定的结构设计。工具自动定向，压接系统可靠，保证装配一致性。
• 噪音：运行噪音约 75 dBa。

技术特性 / 规格

• 周期时间：约 20 秒/件。
• 设备总长：22 米。
• 自动化：视觉引导的机器人装载支架的全自动压接装配线。
• 压接系统：采用 BTM 工具和 Scott 专用的液压及机械机构的可靠压接连接。
• 脚螺丝供给：带精确扭矩控制的碗式送料器自动供给。
• 安全系统：带互锁的透明滑动防护门和安全锁；安全 PLC 监控；其他开口由光幕保护。
• 标准：符合 CE 要求。
• 噪音等级：约 75 dBa。
• 结构：先进且稳定的结构设计；工具自动定向。
