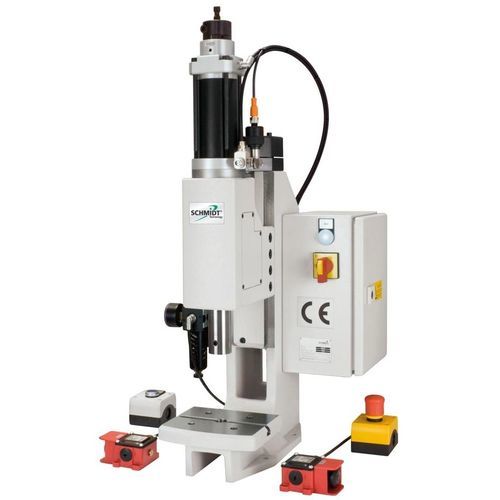

气动压机 323 series 成形框式方形滑块
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 驱动类型
- 气动
- 功能
- 成形
- 结构
- 框式, 方形滑块, 滚筒
- 其他特性
- 定制, 力行程控制, 直动
- 力度
4.2 kN, 8.4 kN
- 开口
最少: 140 mm
(6 in)最多: 500 mm
(20 in)- 行程
最少: 50 mm
(1.969 in)最多: 150 mm
(5.906 in)- 托盘宽度
200 mm
(8 in)- 托盘长度
250 mm
(10 in)- 重量
170 kg
(375 lb)
产品介绍
带有力/行程监控功能的 SCHMIDT® 气动压力机与 SCHMIDT® PressControl 700 和 7000 一起作为完整的系统提供。这些系统的特点是在压头上集成了传感器和信号放大装置。这些信号可进行实时评估。
特点
通过集成在滑块中的力传感器测量直接力。对侧载荷不敏感
力和位移传感器不受电磁干扰和环境污染的影响
压头中集成的测量数据放大装置可为未放大信号提供较短的传输路径
防旋转方滑枕带有两个完全可调的导向夹钳，用于精确作业和无导向工具（不包括 320 型，该型滑枕带有特殊的滚柱导向防旋转保护装置
焊接结构钢框架，最大限度地减少框架弯曲。
选项
O 需额外收费
1) 典型值；由于铸造和生产公差，可能会有± 3 毫米的变化
2)320型压力机只能与7-600型框架（168毫米、208毫米或248毫米）组合使用。
特殊设计
镀镍 - 铸件为无电解镀镍，钢件为黑色氧化处理，铝阳极氧化处理，精密钢件表面未经处理
定制喷漆 - 压力机和立柱可按客户的颜色规格喷漆
适应工具的孔 - 可提供客户指定的尺寸
---
