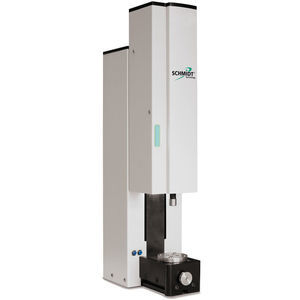

电动压机 SCHMIDT® ServoPress

装配自动伺服控制式

概述
SCHMIDT® ServoPress 电动伺服装配压机在广泛的性能范围内（0.3–250 kN，行程 75–500 mm）提供精确的力和位置控制。模块具有高动态性能和优良的重复精度，可与 PressControl 700 / 7000 集成，适用于单工位及全自动生产线。

主要特点

• 力范围：0.3 kN 至 250 kN，视型号而定。
• 在力和行程范围内具备高动态响应和优秀的重复精度。
• 在滑块上直接进行位移测量（绝对位移测量），实现高定位精度。
• 部分型号带有主轴自动润滑和过载离合器保护。
• 大功率型号提供能量管理及制动能量中间储存选项。

安全与控制选项

• 可与 PressControl 控制器（PressControl 700 / 7000）集成，用于工艺控制与数据处理。
• 可选安全方案：SmartGuard、SmartGate 及光幕；与安全选项组合时，满负载模块可进行 EC 型式检验。

型号要点
SCHMIDT® ServoPress 602

• 力：0.3 kN（F max. S3 25 %, 20 s）/ 0.2 kN（F 100 % ED）
• 滑块行程：75 mm
• 最高速度：0–150 mm/s
• 分辨率：±1 µm/inc（位移）、0.4 N/inc（力）、位置控制 0.1 µm
• 典型行业：医疗技术、钟表行业、微机械

SCHMIDT® ServoPress 605

• 力：1.0 kN（F max. S3 25 %, 20 s）/ 0.5 kN（F 100 % ED）
• 滑块行程：150 mm
• 最高速度：0–300 mm/s
• 分辨率：位置控制 0.1 µm；采集分辨率：距离 2.2 µm/inc，力 0.3 N/inc
• 典型行业：数据通信、电子、汽车安全

SCHMIDT® ServoPress 616

• 力：5 kN（F max. S3 25 %, 20 s）/ 3 kN（F 100 % ED）
• 滑块行程：200 mm
• 最高速度：200 mm/s
• 分辨率：位置控制 0.1 µm；采集分辨率：距离 3.2 µm/inc，力 1.5 N/inc
• 典型行业：汽车、电子、精密技术

SCHMIDT® ServoPress 617

• 力：14 kN（F max. S3 25 %, 20 s）/ 7.5 kN（F 100 % ED）
• 滑块行程：300 mm
• 最高速度：200 mm/s
• 分辨率：位置控制 0.1 µm；采集分辨率：距离 4.6 µm/inc，力 3.75 N/inc
• 典型行业：汽车、建筑技术、医疗/制药

SCHMIDT® ServoPress 620

• 力：35 kN（F max. S3 25 %, 20 s）/ 20 kN（F 100 % ED）
• 滑块行程：400 mm
• 最高速度：200 mm/s
• 分辨率：位置控制 0.1 µm；采集分辨率：距离 6.1 µm/inc，力 10 N/inc
• 典型行业：汽车、光学、医疗/制药

SCHMIDT® ServoPress 650

• 力：75 kN（F max. S3 25 %, 20 s）/ 50 kN（F 100 % ED）
• 滑块行程：500 mm
• 最高速度：200 mm/s
• 分辨率：位置控制 0.1 µm；采集分辨率：距离 7.6 µm/inc，力 24 N/inc

SCHMIDT® ServoPress 655

• 力：110 kN（F max. S3 25 %, 20 s）/ 80 kN（F 100 % ED）
• 滑块行程：500 mm
• 最高速度：100 mm/s
• 分辨率：位置控制 0.1 µm；采集分辨率：距离 7.6 µm/inc，力 32 N/inc
• 典型行业：传动技术、电气工程、建筑设备

SCHMIDT® ServoPress 660

• 力：160 kN（F max. S3 25 %, 20 s）/ 110 kN（F 100 % ED）
• 滑块行程：350 mm
• 最高速度：100 mm/s
• 分辨率：位置控制 0.1 µm；采集分辨率：距离 5.4 µm/inc，力 48 N/inc
• 高功率型号具备能量管理与制动能量中间储存功能

SCHMIDT® ServoPress 680

• 力：250 kN（F max. S3 25 %, 20 s）/ 200 kN（F 100 % ED）
• 滑块行程：350 mm
• 最高速度：50 mm/s
• 分辨率：位置控制 0.1 µm；采集分辨率：距离 5.4 µm/inc，力 75 N/inc
• 为峰值力和重载应用设计

技术数据（摘要）
型号: 605 / 616 / 617 / 620 / 650 / 655 / 660 / 680
最大力 F max. (S3 25 %, 20 s) [kN]: 1.0 / 5 / 14 / 35 / 75 / 110 / 160 / 250
连续力 F 100 % ED [kN]: 0.5 / 3 / 7.5 / 20 / 50 / 80 / 110 / 200
滑块行程 [mm]: 150 / 200 / 300 / 400 / 500 / 500 / 350 / 350
最高速度 [mm/s]: 300 / 200 / 200 / 200 / 200 / 100 / 100 / 50
位置控制分辨率 [µm]: 0.1（所有型号）
力采集分辨率 [N/inc]: 0.3 / 1.5 / 3.75 / 10 / 24 / 32 / 48 / 75
距离采集分辨率 [µm/inc]: 2.2 / 3.2 / 4.6 / 6.1 / 7.6 / 7.6 / 5.4 / 5.4

附件

• 上部刀具适配器（工具 Ø 5–20 mm）
• 刀具快速联接器（刚性适配器 + 底座夹具）
• 用于无振动安装的压机基座（PU）
• 用于精确纵向和横向定位的滑台
• 用于直观设置行程曲线的外置手轮

控制与工艺表现

• 实时评估与 SPC 数据的即时可用性
• 标准行程曲线可实现即刻运行，输入位置和速度后系统自动参数化
• 滑块上的距离测量（绝对测量系统）避免参考行程
• 智能补偿可校正零件公差和系统弹性

安全概念

• 专利 SmartGuard 与 SmartGate 方案，兼顾纤细设计与快速送料
• 光幕防护在未经授权干预时停止压装过程

特性 / 技术规格

• 电动伺服主轴压机，位置控制分辨率 0.1 µm
• 力范围 0.3–250 kN，行程 75–500 mm（视型号而定）
• 力/距离采集分辨率随型号而异
• 集成选项：主轴润滑、过载保护、大型号的能量管理
• 为单工位到自动化生产线与 PressControl 控制器集成而设计
