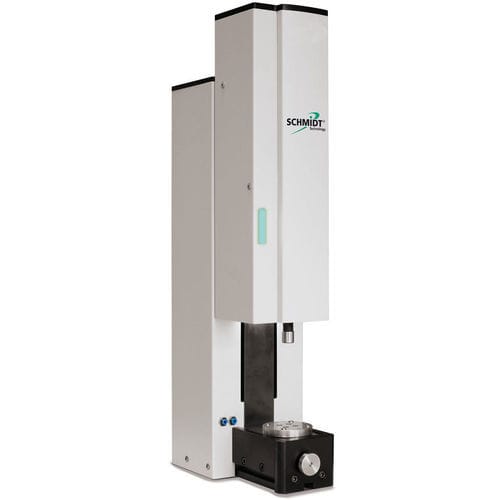

电动压机 ServoPress 602

自动伺服控制式

产品描述
SCHMIDT® ServoPress 602 适用于精密机械、弹簧测试、医疗技术、钟表与珠宝以及小型电机和电子制造中的压装作业。该机可配备双手安全、光幕或 SCHMIDT® SmartGuard 方案。

机械精度

• 滑块在整个行程范围内由型材导轨导向：在最大行程时仍保持最大刚性，无弯曲

力传感器集成于基座

• 机械过载保护
• 与驱动链的机械解耦

压机机架

• 由研磨工具钢制成的压机机架为压机系统的整体组成部分：高刚性和尺寸精度

XY 微调

• 压台内的 XY 微调：简单且精确的对准设置

测量精度

• 滑块和压头的专利申请绝对位置测量：无需零点参考

力传感器对以下影响不敏感：

• 横向力
• 上部工装的重量
• 由电机和机械摩擦产生的热影响

集成功能

• 前盖板上有两个气接口 → 为工作区的压缩空气和/或真空预留
• 滑块内置可调光的工序区照明
• 状态指示（例如：良/坏的压装结果，机器状态）
• 无工具滑块高度调节，工作高度 85.2 mm – 135.2 mm
• 用于润滑滚珠丝杠的适配器，可在任意位置润滑，无需拆卸盖板

ServoPress 602 技术数据
最大力 F max. S3 25%, 20sec: 300 N
持续力 F 100 % ED: 200 N
滑块行程: 75 mm
工作高度: 85.2 mm – 135.2 mm
速度: 0 – 150 mm/s
伸出 C: 70 mm
长 x 高 x 深: 158 x 648 x 337 mm
重量: 38 kg
力精度: ±1 N
位置重复性: ±1 µm
力重复性: 0.4 N
位置控制分辨率: 0.1 µm
位置数据采集分辨率: 2.2 µm
力数据采集分辨率: 0.1 N
电源 (V AC / 50 – 60 Hz): 120 – 240 V

SmartGuard 602 技术数据
开启行程: 最多 160 mm，可编程
速度: 关闭时最高 500 mm/s，开启时最高 1000 mm/s
长 x 高 x 深: 357 x 735 x 380 mm
重量: 36 kg

工作台 / 转台（选项）技术数据
底座内的 XY 移动台 – 调整范围 ±0.5 mm，针对对准优化的微调 <1/100 mm
转台（选项）：调整范围 ±0.5 mm / 68 mm；固定螺纹：8 x TK55 M5；定位套：4 x 7H7 mm；角度调整 ±10°，角度微调 0.01°

特性 / 技术规格

• 型号：ServoPress 602
• 最大力 (S3 25%)：300 N
• 持续力 (100% ED)：200 N
• 行程（滑块）：75 mm
• 工作高度：85.2 – 135.2 mm
• 速度：0–150 mm/s（压装运动）
• 伸出 C：70 mm
• 尺寸 长 x 高 x 深：158 x 648 x 337 mm
• 重量：38 kg
• 力精度：±1 N
• 位置重复性：±1 µm
• 力重复性：0.4 N
• 位置控制分辨率：0.1 µm
• 位置数据采集分辨率：2.2 µm
• 力数据采集分辨率：0.1 N
• 电源：120–240 V AC, 50–60 Hz
