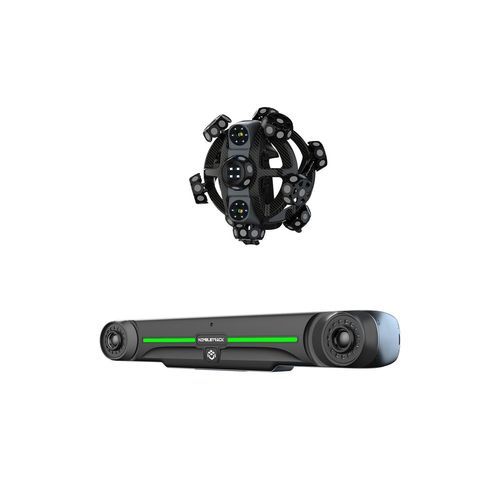

3D扫描系统 NimbleTrack-CR

质量控制用于3D打印用于检查

产品概述
NimbleTrack-CR 是一款智能无线 3D 扫描系统，专为捕捉极细微细节而设计。基于 NimbleTrack 系列的先进特性—无线自由、轻便可携的设计和高精度—此一代产品能够采集细微特征和复杂结构，适用于工业计量、文物保护、科研与修复等领域。

核心能力

• 采用先进光学成像与智能算法实现高细节捕捉，包括先进的交叉技术和亚像素图像处理。
• 配备高性能工业相机和智能软件算法，确保扫描结果精确且细节丰富。
• 轻便可携：直径 230 mm，净重约 1.3 kg；设计为可装入单个保护箱，便于运输与存储。
• 边缘计算与无线操作：板载计算模块，扫描器与跟踪器内置电池，WNIC（无线）设计实现无束缚的扫描工作流。
• 多模式扫描：支持超高速、超细和深孔扫描，以适应不同扫描需求。
• 多材料兼容：可在无需喷涂的情况下扫描织物、陶瓷、青铜、薄板等，保护精细表面。
• 适应多种环境，包括室内和室外（甚至直射阳光下），适用于小到中等尺寸零件。

软件与易用性

• Smart Resolution：在扫描前根据物体特征与环境自动调整扫描分辨率。
• 颜色指示：实时以不同颜色显示已扫描与未扫描区域，帮助识别盲区和缺失数据。
• 实时多分辨率：允许在扫描过程中调整分辨率以捕获复杂几何与关键细节。
• 集成 3D 扫描 + 纹理映射工作流，可重现颜色、纹理与几何，用于逼真的数字档案与展陈。

应用

• 工业测量与质量控制（小到中型零件、复杂曲线与轮廓、涡轮叶片等）。
• 文物保护（非接触、无损扫描，高保真扫描用于修复与数字存档）。
• 艺术设计、教育研究、逆向工程及其他数字化任务。

安全与认证说明

• 文物保护模式获得 I 类激光认证，适合对精细文物进行非接触、安全的扫描。
• 系统与测量性能通过 ISO 17025 认证（基于 VDI/VDE 2634 第3部分及 JJF 1951 评估）。

参数 / 技术规格

• 型号：NimbleTrack-CR
• 扫描模式：超高速扫描（17 道蓝色激光交叉）；超细扫描（7 道蓝色平行激光线）；深孔扫描（1 道蓝色激光线）
• 精度（仅扫描仪模式）：最高 0.020 mm
• 精度（系统）：最高 0.025 mm
• 每台 i-Tracker 跟踪距离：3200 mm
• 体积精度（跟踪距离 3.2 m）：0.064 mm
• 体积精度（配合 MSCAN 摄影测量系统）：0.044 mm + 0.012 mm/m
• 孔位精度：0.050 mm
• 激光等级：II 类（对眼睛安全）
• 最大分辨率：0.010 mm
• 工作距离（Stand-off distance）：250 mm
• 景深：300 mm
• 最大扫描区域：150 mm × 190 mm
• 扫描帧率：120 fps
• 最大测量速率：4,900,000 测量/秒
• i-Scanner 尺寸：238 mm × 203 mm × 230 mm
• i-Scanner 重量：1.3 kg（净重）；1.4 kg（含电池与无线模块）
• i-Tracker 尺寸：570 mm × 87 mm × 94 mm
• i-Tracker 重量：2.2 kg（净重）；2.6 kg（含电池与无线模块）
• 保护箱尺寸：1000 mm × 425 mm × 280 mm
• 输出格式：.stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk 等
• 工作温度范围：-10°C – 40°C
• 工作湿度（无凝结）：10–90% RH
• 无线工作模式：i-Scanner、i-Tracker、i-Scanner + i-Tracker、i-Tracker + i-Probe、无线多追踪器跟踪、Edge Inspection
• 无线标准：Wi-Fi 6, 802.11a/b/g/n/ac
• 接口模式：USB 3.0, Gigabit Ethernet
• 专利：CN109000582B, CN211121096U, CN210567185U, CN111678459B, CN114001696B, CN114554025B, CN114205483B, CN113514008B, CN114627249B, CN112867136B, CN218103220U, CN218103238U, CN307756797S, CN113340234B, CN112964196B, CN115289974B, CN113188476B, CN218411072U, CN115325959B, CN218584004U, CN115661369B, CN218734448U, CN115493512B, CN110992393B, CN116136396B, CN113432561B, CN219834226U, CN219829788U, CN116244730B, CN116206069B, US10309770B2, US11060853B2, KR102096806B1, EP3392831B1, US11493326B2
• 备注： (1) ISO 17025 认证：基于 VDI/VDE 2634 第3部分标准和 JJF 1951 规范，对探针误差（尺寸）（PS）性能进行评估。 (2) ISO 17025 认证：基于 VDI/VDE 2634 第3部分标准和 JJF 1951 规范，对球间距误差（SD）性能进行评估。
