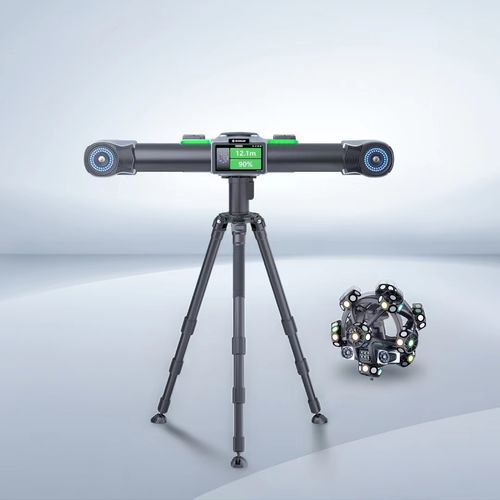

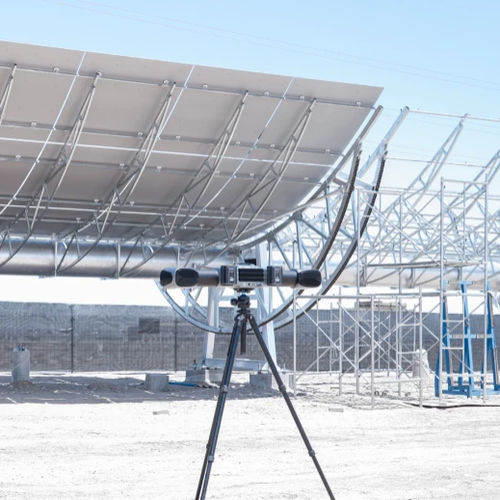

3D扫描系统 TrackScan Sharp-Z

XYZ轴用于检查用于逆向工程

概述
TrackScan Sharp-Z 是一款面向大尺寸快速精密测量的天顶式光学3D扫描系统。该系统结合了 Quad‑Cross 蓝色激光扫描、超长跟踪范围和全自动自跟踪能力。配置动态旋转平台实现自动跟踪器跟随，扫描仪与跟踪器均配备内置显示屏，支持全无线工作，并在扫描仪与跟踪器上采用双热插拔电池设计以实现复杂环境下的连续移动扫描。

主要特性

• 大尺度测量的超长跟踪：50 MP 高分辨率工业相机、扩展景深、动态自适应 LED 算法，跟踪距离可达 12 m，减少重定位。
• 全自动自跟踪：动态旋转平台，360° 测量范围，半径可达 12 m；自动跟踪器跟随以维持最佳视场。
• 双屏交互：扫描仪与跟踪器均带内置显示，用于实时设备状态、标定界面及探头测量。
• 高速扫描：Quad‑Cross 蓝色激光技术，最多 162 条激光线，最高 200 FPS，测量速率可达 1000 万次/秒。
• 多种扫描模式：支持 Ultra‑Fast、Hyperfine、Deep‑Hole / Extended‑Depth，适用于大型构件和精密表面。
• 完全无线运行：扫描仪与跟踪器均具边缘计算能力，支持高速无线数据传输；双热插拔电池设计保证连续运行。
• 可定制控制：可编程按键实现常用功能的一键访问。
• 工业级精度与稳定性：符合 ISO 10360-13，具多指标精度控制及刚性碳纤维二十面体结构以保证结构稳定性。

扫描模式

• Ultra‑Fast / Extended‑Depth 扫描：4×35 条蓝色激光线（Quad‑Cross 技术）。
• Hyperfine 扫描：21 条蓝色平行激光线。
• Deep‑Hole 扫描：额外 1 条蓝色激光线，适用于狭窄/深孔特征。

技术规格
类型：TrackScan Sharp-Z
扫描模式（Ultra‑fast）：140 条蓝色激光线（Quad‑Cross Technology）
扫描模式（Hyperfine）：21 条蓝色平行激光线
扫描模式（Deep‑hole）：额外 1 条蓝色激光线
精度 (¹)：最高 0.025 mm
扫描帧率：最高 200 FPS
测量速率：最高 10,000,000 次/秒
扫描面积：最高 800 mm × 700 mm
分辨率：最高 0.020 mm
体积精度示例：0.039 mm（13 m³ @ 3.5 m）至 0.198 mm（600 m³ @ 12 m）
工作距离：300 mm
景深：400 mm；800 mm（大景深）
激光等级：Class II（眼睛安全）
输出格式：.stl、.obj、.ply、.asc、.igs、.txt、.mk2 等
工作温度范围：-10–40°C
工作湿度（无凝结）：10–90% RH
接口：USB3.0、网络；多种无线工作模式及边缘检测支持
孔位精度：0.05 mm
认证：CE、RoHS、WEEE、FCC
专利：制造商列有多项 CN 实用及外观专利


应用

• 航空航天
• 模具与工装
• 汽车
• 能源与重工业
• 铁路与船舶
• 大规模逆向工程与检验

注意
性能在制造商 ISO/IEC 17025 认可的校准实验室中，依据 JJF 1951、VDI/VDE 2634 第3部分和 ISO 10360-13 进行了评估。制造商保留在法定范围内解释和修改参数与图像的权利。

技术规格（摘要）

• 类型：TrackScan Sharp-Z
• 扫描模式：Ultra‑fast（140 条蓝色激光线）、Hyperfine（21 条平行线）、Deep‑hole（额外 1 条线）
• 最大精度：最高 0.025 mm
• 帧率：最高 200 FPS
• 测量速率：最高 10,000,000 次/秒
• 最大扫描面积：800 mm × 700 mm
• 分辨率：最高 0.020 mm
• Stand-off：300 mm；DOF：400 mm / 800 mm
• 连续运行：双热插拔电池
• 标准：符合 ISO 10360-13
