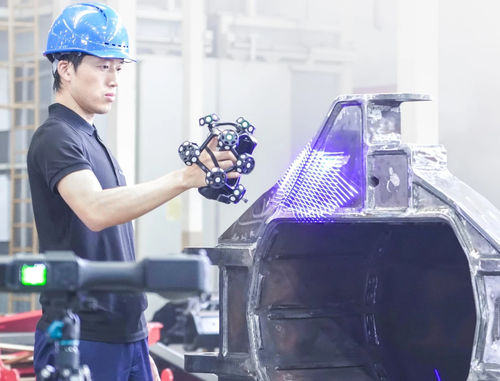

3D扫描仪 TrackScan GO

激光激光三角测量光学

概述
TrackScan GO 系列为工业检测与计量设计的便携式光学3D扫描系统。紧凑的跟踪器与扫描仪可装入单个保护箱，支持全无线操作以实现现场灵活测量。内置彩色相机与 AR 覆盖便于 CAD‑与实物对齐与可视化。智能引导与一键测量缩短调试时间，使操作人员在最少培训下即可开始扫描。

主要优势

• 便携系统：跟踪器与扫描仪体积小；整套设备可置于单个保护箱，便于一人搬运。
• 无线操作及 AirGO Pad 兼容：许多场景下可实现平板工作流程，无需 PC、线路或外接电源。
• 快速启动与引导式流程：传感器自动开机并连接；集成软件提供分步检验流程。
• 彩色相机与 AR 覆盖：支持表面缺陷记录、快速 CAD‑实物对齐和直观检验可视化。
• 三种测量配置：tracker+scanner（跟踪扫描）、仅 tracker（长距离大面积覆盖）和仅 scanner（用于狭小空间与腔体的手持扫描）。

扫描模式

• 超高速扫描：34 道蓝色激光线（17×2）
• 超精细扫描：7 道蓝色平行激光线
• 深孔扫描：额外 1 道蓝色激光线用于内部腔体
• 跟踪器大面积扫描：34 道蓝色激光线（17×2）
• 摄影测量：自适应摄影测量

使用要点
在具有 ISO/IEC 17025 认可的校准实验室进行评估，并符合 ISO 10360-13、JJF 1951 与 VDI/VDE 2634 第3部分。适用于航空航天、模具与工装、汽车、能源与重工、铁路与造船以及需要工业级精度与体积稳定性的非工业计量场景。

参数 / 技术规格

• 型号：TrackScan GO‑C 或 TrackScan GO‑E
• 扫描模式：超高速（34 道蓝色激光线）、超精细（7 道平行蓝色激光线）、深孔（额外 1 道蓝色激光线）、跟踪器大面积（34 道蓝色激光线）、摄影测量（自适应）
• 每个 i‑Tracker 的跟踪距离：TrackScan GO‑C 2800 mm，TrackScan GO‑E 3500 mm
• 精度（跟踪扫描）：高达 0.030 mm（GO‑C 与 GO‑E）
• 精度（仅扫描仪）：高达 0.020 mm
• 精度（仅跟踪器）：高达 0.075 mm
• 体积精度（跟踪扫描）：GO‑C 0.064 mm，GO‑E 0.060 mm
• 体积精度（仅扫描仪）：0.015 mm + 0.035 mm/m
• 体积精度（仅跟踪器，配刻度杆）：0.072 mm + 0.012 mm/m
• 球面度：GO‑C 0.040 mm，GO‑E 0.035 mm
• 平面度：GO‑C 0.060 mm，GO‑E 0.050 mm
• 工作距离（扫描仪）：150 mm 至 450 mm（可延长至 650 mm）；超精细扫描：120 mm 至 300 mm
• 工作距离（跟踪器）：500 mm 至 1500 mm（可延长至 2500 mm）
• 扫描面积（扫描仪）：500 mm × 600 mm
• 扫描面积（跟踪器）：2500 mm × 2000 mm
• 激光等级：II 类（对眼睛安全）
• 分辨率最高：0.020 mm
• 测量速率最高：6,500,000 测量点/秒
• i‑Scanner 尺寸：197.6 mm × 191.3 mm × 234.2 mm
• i‑Scanner 重量：860 g（不含电池）
• i‑Tracker 尺寸：418.6 mm × 122.1 mm × 83.9 mm
• i‑Tracker 重量：1580 g（不含电池）
• 保护箱尺寸：660 mm × 499 mm × 329 mm
• 输出格式：.stl, .obj, .ply, .asc, .igs, .txt, .mk2 等
• 工作温度范围：-10°C 至 40°C
• 工作湿度范围（无凝结）：10-90% RH
• 无线标准：Wi‑Fi 6, 802.11a/b/g/n/ac/ax
• 接口模式：USB 3.0 Type‑C
• 专利：多项国际专利（US、EP、KR、CN 等）
• 标准 / 评估：在 ISO/IEC 17025 认可的校准实验室按 JJF 1951、VDI/VDE 2634 第3部分 和 ISO 10360‑13 评估性能
