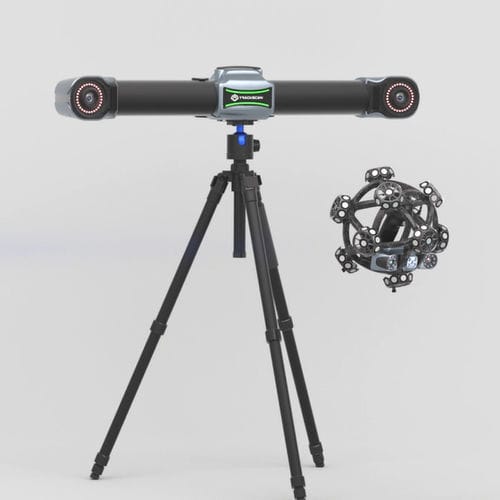

XYZ轴扫描系统 TrackScan Sharp

3D用于逆向工程测量

Overview
TrackScan Sharp 是一款面向工业的大体积、长距离、高精度光学3D扫描系统。该系统集成了25MP工业相机、用于边缘计算的车载处理器，并支持电池供电的无线工作模式，以便实现快速、便携的检测流程。系统可测量最大追踪距离达8.5 m的大型零件，工业测量体积可达135 m³（视型号而定）。

Key highlights

• 无线电池供电，扫描仪和光学追踪器内置边缘计算，可实现实时处理并输出3D坐标。
• 长距离追踪与大体积覆盖：追踪距离可达8.5 m；报告的测量体积可达135 m³（部分配置最高233 m³）。
• 高速测量：最高可达6,000,000测量点/s（取决于产品等级）。
• 多种扫描模式，兼顾大面扫和细节捕捉：超快、超细（hyperfine）和深孔扫描（视型号而定）。
• 机械设计注重稳定性与热稳定（CFFIM 技术），整合符合人体工学的外壳以支持多方向握持。

Applications

• 航空航天：大型部件检测、快速原型与复杂几何体质量控制。
• 汽车：模具与工装检测、零件扫描、装配校验与质量控制。
• 能源与重工：汽轮机及大型设备扫描、维护与缺陷分析。
• 铁路与造船：轨道、列车部件、船体、螺旋桨和发动机部件的扫描。
• 模具、工装、逆向工程、科研、娱乐与文化遗产数字化等应用。

Functional features

• 边缘计算：扫描仪与追踪器内置处理器可实时处理图像/数据并输出3D坐标。
• 即插即用：系统通电自连，快速启动扫描工作流程。
• 操作友好：直观按键与操作方式，支持灵活扫描。
• 细节捕捉：hyperfine 模式采用平行激光线以快速高精度捕捉槽、角与复杂特征。
• 兼容性强：支持多追踪器测量以扩展测量范围；可与 i-Probe500 跟踪量仪配合，或选配 MSCAN 摄影测量以提高体积精度。

Notes & additional observations
产品页面展示多种配置与型号（TrackScan Sharp-S、TrackScan Sharp-E、TrackScan Sharp49）。部分宣传文字提及某些配置可达99条激光线；技术表中 S/E 型列示 81 条蓝色激光线（Triple Cross Technology），49 型列示 21 条蓝色激光交叉线。测量性能、扫描范围和激光线数量会随型号与配置而异。系统还支持智能边缘检测（灰度测量）选项及与机器人臂集成的自动化测量方案。

特性/技术规格

• 系列 / 型号：TrackScan Sharp（变体：TrackScan Sharp-S、TrackScan Sharp-E、TrackScan Sharp49）
• 扫描模式（示例）：Ultra-fast；Hyperfine；Deep-hole
• 激光线（按型号）：Sharp-S / E：Ultra-fast 用 81 条蓝色激光线（Triple Cross Technology）；Hyperfine 用 17 条蓝色平行线；Deep-hole +1 条。Sharp49：21 条蓝色激光交叉线；Hyperfine 用 7 条蓝色平行线；Deep-hole 用 1 条。 （部分配置提及最多 99 条）
• 相机像素（i-Tracker）：25 MP
• 精度（取决于探测/扫描）：最高可达 0.025 mm（声明可达）
• 体积精度示例（TrackScan Sharp-S）：10.4 m³（3.5 m）→ 0.048 mm；35 m³（5.2 m）→ 0.069 mm；90 m³（7.2 m）→ 0.128 mm；135 m³（8.5 m）→ 0.159 mm
• 体积精度示例（TrackScan Sharp-E）：10.4 m³（3.5 m）→ 0.049 mm；35 m³（5.2 m）→ 0.070 mm；90 m³（7.2 m）→ 0.130 mm
• 体积精度示例（TrackScan Sharp49）：10.4 m³（3.5 m）→ 0.049 mm；28.6 m³（5.0 m）→ 0.067 mm；49.0 m³（6.0 m）→ 0.089 mm
• 与 MSCAN 摄影测量组合的体积精度：0.044 mm + 0.012 mm/m（声明值）
• 测量速率：最高可达 6,000,000 测量点/s（模型相关；Sharp49 标注 2,600,000 测量点/s）
• 扫描区域（示例）：最高 800 mm × 700 mm（S/E 变体）
• 工作距离：约 300 mm（典型）
• 景深：400 mm；大景深模式可达 800 mm（视型号/配置而定）
• 最高分辨率：0.02 mm
• 孔 / 孔位精度：孔位精度 0.05 mm
• 工件尺寸范围（推荐，Sharp49 示例）：0.1 m – 12 m
• 工作温度范围：示例显示 -10 – 40 °C（S/E）与 0 – 45 °C（49 变体）— 视型号而定
• 工作湿度（无凝结）：通常 10 – 90% RH（模型依赖）
• 接口：USB 3.0、网络接口
• 输出格式：.stl、.pj3、.igs、.asc 及其他可定制格式
• 激光安全等级：II 类（对眼睛安全）
• 认证：CE、RoHS、WEEE、FCC（如列示）
• 专利：多项国内与国际专利被引用
• 附加选项与兼容性：MSCAN 摄影测量集成、i-Probe500 跟踪探针（有线/无线）、多追踪器配置、机器人臂安装以实现自动化测量
