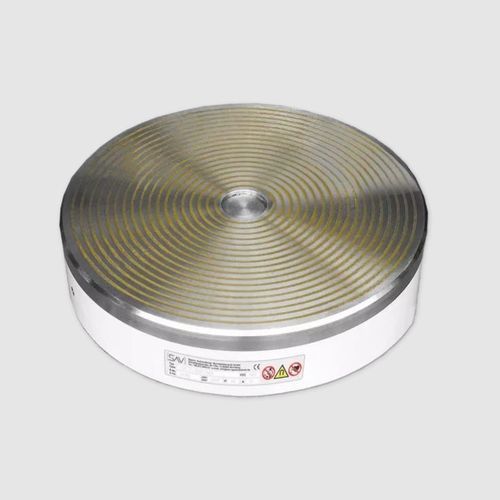

电永磁吸盘 244.41

环形用于磨削用于车削

由于圆形的磁极间距，电磁圆盘对薄板具有强大的低磁场。 主要用于在带旋转台的内圆和外圆磨床上磨削盘状工件。不适用于薄环。圆极距还可以加工不集中放置的多个零件。也适用于形状和位置公差为0.01至0.02毫米的车削。 圆杆间距确保了圆周上夹持力的均匀分布。 保持力在圆周上的均匀分布。 这使得它适用于薄而平的零件 (如锯片)。 在节圆上放置多个零件 直径的可能性 对于最小厚度的工件： 2毫米，P = 5.5毫米 4毫米，P = 9毫米 8毫米，P=18毫米 对于平面工件： 最小尺寸 = 45 mm x 45 mm 不适用于薄环 杆距制造 "无间隙" 极板用螺栓固定在一个狭窄的网格中 杆板上有8毫米的耐磨层 保护等级IP 65 100 %的工作周期 适用于连接SAV 876.10控制单元 可按要求提供法兰盘（见SAV 248.90至248.94）。 电磁圆盘SAV 244.41 - 800 - 18 - 110 V 代号 SAV no. - A - P - 额定电压 额定夹持力 80 N/cm2，可通过控制单元使用保持力编码开关进行控制 额定电压，推荐 24 V DC，最大包括90 W 所有尺寸为110 V DC
