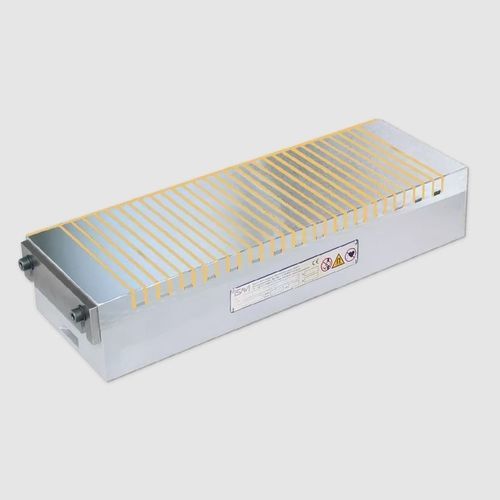

电永磁吸盘 243.42

矩形用于磨削

具有连续横向磁极间距P=13毫米、18毫米和25毫米的电磁卡盘 磁性卡盘具有高磁力、坚固的设计和较长的使用寿命。极距形成 "真正的 "N极和S极。 用于形状和位置公差为0.01至0.02毫米的工件的通用卡盘。 用于垂直于极距的主要工件轴线 用于最小厚度为x： 4.5毫米，P = 13毫米 6.0毫米，P = 18毫米 8.5毫米，P=25毫米 对于最小a.的扁平工件 25 mm x 25 mm，P = 13 mm 32 mm x 32 mm，P = 18 mm 45 mm x 45 mm，P = 25 mm 实心极板，横向极距为13毫米、18毫米或25毫米 真正的 "N/S "极距 带水冷，可根据要求提高精度 根据要求，对于P=18毫米或25毫米，带有压缩空气孔，以方便拆卸大部件（粘附）。 杆板用螺栓固定在一个狭窄的网格中 杆板上有8毫米的耐磨层 两面都有卡盘槽 长度超过1000毫米的通孔，可根据协议进行紧固 坚固且不漏水 保护等级IP 65 100 %的工作循环 适用于连接到SAV 876.10控制单元 电磁吸盘SAV 243.42 - 2000 x 800 - 25 - 110 V 代号 SAV no. - A x B x P - 额定电压 标称粘着力： 90 N/sqcm, 对于P = 13 mm的极距 110 N/sqcm，适用于P=18毫米的极距 115 N/sqcm，对于P=25毫米的极距 可由控制装置使用粘附力编码开关控制 额定电压，推荐 24 V DC to 64 W 所有尺寸为110 V DC
