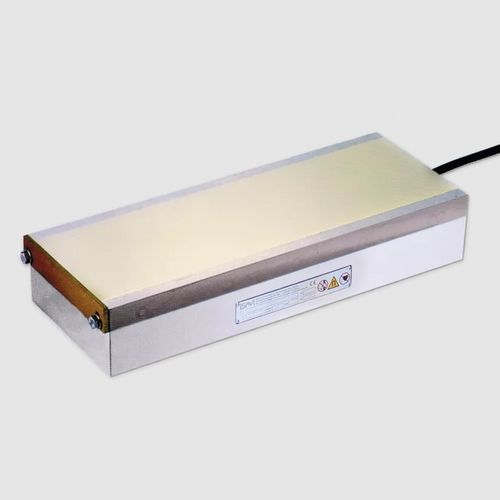

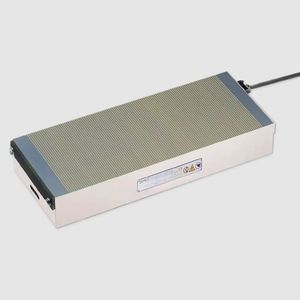

电永磁吸盘 243.41

矩形用于磨削

具有连续精细的纵向磁极间距P=4毫米的电磁卡盘 具有非常窄的极距的电磁铁系统。特别适用于薄型零件。工件主轴线与磁铁长度成直角。 用于夹持形状和位置公差为0.01至0.02毫米的薄板状工件。 用于主工件轴线垂直于磁极间距 用于薄型工件，厚度不超过：最小值=2毫米 对于平面工件：最小宽度=40毫米 极板具有特别狭窄、连续的纵向极距，3毫米钢和1毫米黄铜 杆件的划分与拉杆粘合并另外用螺栓牢固地连接在一起 杆板用螺栓固定在一个狭窄的网格中 极板上有8毫米的耐磨层 4毫米的低磁场高度 两面都有卡盘槽 长度超过1000毫米的通孔，可根据协议进行紧固 坚固且不漏水 保护等级IP 65 100 %的工作周期 适用于连接到SAV 876.10控制单元 电磁吸盘SAV 243.41 - 1200 x 500 - 110 V 名称 SAV no. - A x B - 额定电压 100 N/cm2，可通过控制单元用保持力编码开关控制 额定电压，推荐 24 V DC 达到并包括106 W 所有其他尺寸为110 V DC
