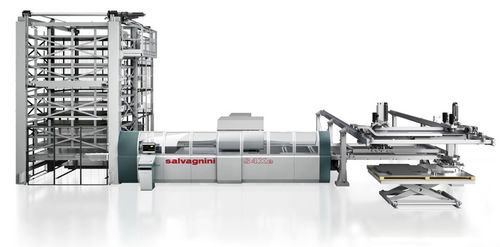

剪切冲压中心 S4Xe series

CNC数控伺服控制式用于金属

概述
S4Xe冲剪复合中心是一款将上料、冲孔、成形、分离与下料集成自动化的板材加工单元，旨在为工业生产提供连续、可重复的加工流程，同时减少人工搬运及材料损耗。

关键特性

• 复合冲头库型结构，可装配多达96套刀具；每套刀具独立驱动，常备可用，避免循环内换模。
• 集成剪切系统：两根独立的500 mm刀片直交布置，配备压料装置，可实现任意长度切割并保持精确对齐。
• 机械手最大行程3030 mm，可在不更换抓取的情况下加工最长3048 mm的板材；专利hand‑over系统根据板材重量调节动力学性能。
• 机械手配备9个独立开闭的夹具，支持无抓取废料的嵌套加工以提高板材利用率。
• 自适应控制：入料对中检测、机械手动态自适应、轴热膨胀补偿及剪切间隙/力的自动调整。

工艺效率
S4Xe在单一自动化流程中完成送料、冲孔、成形、分离与下料，最大化利用掩蔽时间操作，确保下游连续供料并避免中间人工搬运。

自动化与模块化
支持模块化自动化配置以提升自主生产能力与节拍：

• PD – 包装去堆叠器（从包料供给）。
• MD – 单张料塔（6–15 托盘）用于准时化和单件供给。
• MV – 多塔托盘料库，支持包料或单张供料。
• IA – 自动台式码垛机用于出料堆垛。
• MCU – 双直交机械手装置用于自动拾取与码垛加工件。

软件与工业4.0
整合软件套件（FACE HMI、STREAM / STREAMPUNCH、OPS、LINKS）提供程序生成、套料优化、生产管理与IoT监控功能，支持ERP/MRP对接与实时性能分析。

优势

• 通过消除循环内换刀与利用掩蔽时间提升产能。
• 可灵活应对大批量、成套件或单件生产，减少频繁换装。
• 通过优化套料、9夹具机械手及集成剪切降低废料率。
• 冲模对准、剪切质量及热补偿确保零件尺寸与加工质量一致性。

技术参数

• 型号：S4Xe.30 / S4Xe.40
• 最大板材尺寸（mm）：3048 x 1650 / 4064 x 1650
• 最大对角线（mm）：3466 / 4386
• 最小板材尺寸（mm）：370 x 300
• 最大速度 X / Y（m/min）：132 / 96 — 双轴同时：163
• 最大加速度 X / Y（m/s²）：30 / 15
• 机械手行程：3030 mm（可加工至3048 mm而无换抓）
• 复合冲头刀具数量：最多96（5种头部配置）

材料加工能力（参考值）

• 铝（UTS 265 N/mm²）：冲孔/剪切 ≤ 5.0 mm
• 钢（UTS 410 N/mm²）：冲孔/剪切 ≤ 3.5 mm
• 不锈钢（UTS 610 N/mm²）：冲孔/剪切 ≤ 2.0 mm
• 材料最小厚度：0.5 mm
