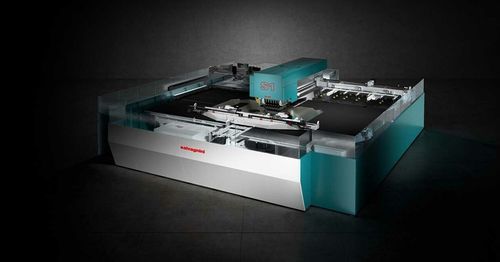

自动冲压中心 S1 series

伺服控制式用于金属金属薄板

概述
S1是一款冲压‑激光复合机，作为真正的加工中心，可完成冲压、成形、攻丝、切割与件分离。它通过减少废料、降低中间搬运和操作人员干预，实现生产流程优化并支持成品的自动化生产。

过程效率

• 所有冲压、成形和分离工序均由单一集成系统自动执行，消除半成品并减少人工干预。
• 集成化流程与受控的刀具运动提供高重复性并缩短循环时间。

模块化自动化
系统支持多种上料/下料策略以提升自主性，包括：

• 单件生产。
• 多件与巢板生产，可微连或单件分离，保留废料并卸出骨架。
• 多件与分离巢板的生产，通过破坏骨架实现流水线处理。

自适应系统
S1集成自适应技术，使系统具有智能化并能自动响应变动：

• 对中控制系统测量进料板材并将程序调整为实际尺寸。
• 双车座机械手根据板材尺寸与重量调整动力学行为。
• 机械手轴热膨胀自动补偿以保证定位精度。
• 受控下降的刀具驱动可缩短循环时间并提高冲压质量。

复合冲头
复合冲头采用矩阵结构，最多可容纳59种模具。每个模具独立驱动并始终可用，消除周期内换模，从而保证高精度的冲模对准，并支持偏置、加筋和攻丝等高级加工而无需频繁更换工具。

机械手与搬运
机械手配备两独立车座，在冲压与切割过程中对板材进行居中与夹紧。每个车座配有3个可独立开启的伸长抓手（其中一个可变设定），可覆盖板材所有区域。两车座的X轴行程为3450 mm，可实现无需重新夹持的加工。

激光切割
集成的光纤激光可对任意几何形状的工件进行切割与分离。可选激光功率为2000 W或3000 W，在复杂轮廓切割中实现高速线性切割与高精度。切割助力气体根据应用可选氮气或压缩空气。

攻丝
可选侧装电动攻丝单元可安装在工作头侧，最多容纳6种攻丝刀具以实现循环内攻丝操作。

工具
厚型转塔（thick turret）及特殊工具由Salvagnini集团内部的Matrix设计与制造，集团掌控这些刀具的生产链。支持的站位类型包括B、C、D与MultiTool，覆盖广泛的冲压与成形工序。

软件与接口
FACE为直观的人机界面，应用于整机系列。STREAM（编程套件）用于生成冲压与切割联合程序并优化套料。OPS为模块化的生产管理软件，用于与ERP/MRP实现实时信息交换。LINKS为Salvagnini的物联网解决方案，用于机器性能监控与数据分析。

技术规格

• 型号：S1（系列）
• 可用规格：S1.30 与 S1.40
• 最大板材尺寸：S1.30 = 3048 x 1524 mm；S1.40 = 4064 x 1524 mm
• 最小板材尺寸：670 x 400 mm
• 技术：复合冲头（冲压与成形）与光纤激光（切割）
• 激光功率（可选）：2000 W 或 3000 W
• 激光助力气体：氮气、压缩空气
• 推荐最大材料厚度（示例）：铝（UTS 265 N/mm²）至多 5.0 mm；钢（UTS 410 N/mm²）至多 5.0 mm；不锈钢（UTS 660 N/mm²）至多 5.0 mm
• 最小材料厚度：0.5 mm
• 复合冲头容量：最多 59 个模具，逐一驱动
• 机械手：双车座，X 轴行程 3450 mm，每车座 3 个伸展抓手
• 可选单元：电动攻丝单元（最多 6 把刀具）、自动化模块（AFD、MD、MV、UC、TM、TML、PCU）
