快速连接器 Versilon®

产品概述

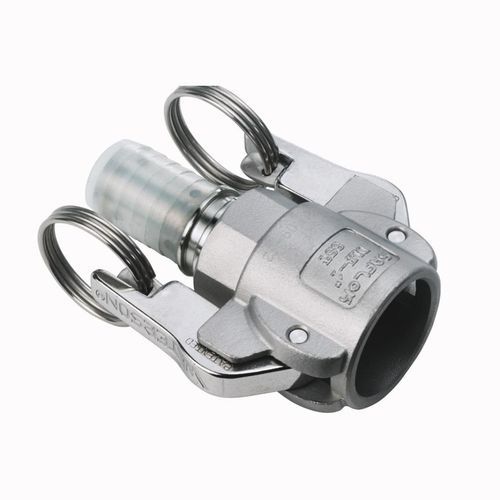

Versilon® 卡箍式母接头，16T 型（Saint-Gobain）为 D 型母式 cam & groove 快速接头，采用旋转（全旋转）设计并经 Chemfluor® PFA 包覆。接头半联体提供全方位旋转以便定位和施力密封凸轮臂，并通过 dog-lock 槽实现对软管的正向锁定以防止拉脱。

材料

• Chemfluor® PFA 包覆，基材为不锈钢
• 接头：铸造 316 不锈钢；插入件：Chemfluor® PFA 包覆，基材为不锈钢
• 密封垫圈：Chemfluor® PFA 包覆
• 可选：在硅胶上覆以 Chemfluor® PFA 的密封层

技术参数

• Chemfluor® PFA 包覆结构可在无暴露弹性体的情况下输送大多数腐蚀性介质
• 包覆密封垫圈提供弹性密封且无暴露弹性体
• 提供全系列 Chemfluor® 氟聚合物包覆适配器
• 推荐操作条件：

  • 3/4" - 2" — 250 MAWP (psi)
  • 2-1/2" 和 3" — 150 MAWP (psi)
  • 使用 Buna N 垫圈时温度上限 212°F
  • 使用 Chemfluor® PFA 包覆垫圈时温度上限 400°F
• 压力等级仅适用于接头；在确定软管组件最大允许工作压力 (MAWP) 时，必须考虑软管在相应温度下的压力等级，并使用二者中的较低值
• 提供带锁定样式：将 TKS 替换为 TLKS

内径（mm）
0.5 (12.7)
0.66 (16.76)
1.15 (29.21)
1.58 (40.13)
2.1 (53.34)
2.5 (63.5)

法规 / 合规

• MIL-C-27487

特性 / 技术规格

• 品牌：Versilon®
• 产品类型：母式 cam & groove 接头，旋转式，Chemfluor® PFA 包覆
• 接头材质：铸造 316 不锈钢，带 Chemfluor® PFA 包覆插入件
• 密封垫圈：Chemfluor® PFA 包覆（弹性密封，无暴露弹性体）
• 内置正向软管锁（dog-lock 槽）以防止拉脱
• 接头半联体为全旋转设计，便于定位并提供密封凸轮臂的杠杆作用
• 推荐 MAWP：3/4"–2" 尺寸为 250 psi；2-1/2" 和 3" 为 150 psi（仅适用于接头）
• 温度上限：Buna N 垫圈时最高 212°F；Chemfluor® PFA 包覆垫圈时最高 400°F
• 可选锁定方案：将 TKS 替换为 TLKS
• 内径选项（in / mm）：0.5 (12.7); 0.66 (16.76); 1.15 (29.21); 1.58 (40.13); 2.1 (53.34); 2.5 (63.5)
