不锈钢管道系统弯头 Versilon®

90°卫生

概述

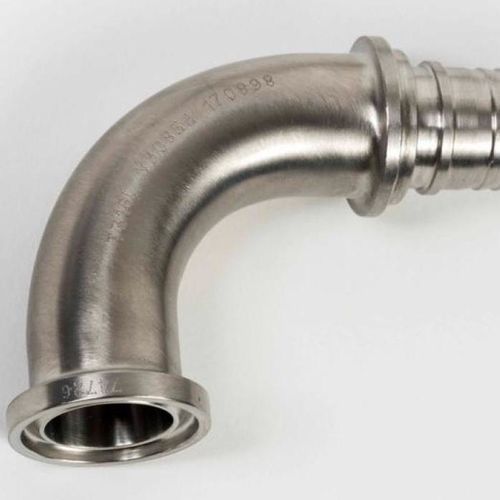

Versilon® 90° 弯头接头（型号 10L 和 11L）提供迷你和卫生卡箍两种 90° 卫生弯头，连接尺寸与软管插口匹配。

材料

• 316L 不锈钢

表面处理

• 平均 15 Ra 或更好

技术数据

• 通过消除 90º 的软管配置来降低软管应力
• 消除滞留区，减少连接点和潜在的细菌生长区域
• 安装尺寸外形更小

温度/压力等级
压力和温度等级取决于卡箍的承压等级以及垫圈材料的耐温等级。

卡箍

• 标准型: 150 PSIG @ 70ºF (21ºC); 125 PSIG @ 250ºF (121ºC)
• 重型: 500 PSIG @ 70ºF (21ºC); 125 PSIG @ 250ºF (121ºC)
• 高压螺栓型: 1500 PSIG @ 70ºF (21ºC); 125 PSIG @ 250ºF (121ºC)

垫圈

• 在 250ºF (121ºC) 以上，建议使用 PTFE、Viton® 或 硅橡胶垫圈

规格（表）
内径 in (mm) | 外径 in (mm) | 壁厚 in (mm)
0.84 (21.34) | 0.98 (24.89) | 0.07 (1.78)
0.84 (21.34) | 0.98 (24.89) | 0.07 (1.78)
1.84 (46.74) | 1.98 (50.29) | 0.07 (1.78)
1.84 (46.74) | 1.98 (50.29) | 0.07 (1.78)
2.35 (59.69) | 2.49 (63.25) | 0.07 (1.78)
2.91 (73.91) | 3.05 (77.47) | 0.07 (1.78)
3.44 (87.38) | 3.58 (90.93) | 0.07 (1.78)
4.52 (114.81) | 4.68 (118.87) | 0.08 (2.03)

特性 / 技术规格

• 产品: Versilon® 90° 弯头接头（卫生弯头，迷你和卫生卡箍样式）
• 材料: 316L 不锈钢
• 表面: 平均 15 Ra 或更好
• 功能: 减少软管应力，最小化滞留区和连接点
• 卡箍等级: 标准 (150 PSIG @ 70ºF; 125 PSIG @ 250ºF), 重型 (500 PSIG @ 70ºF; 125 PSIG @ 250ºF), 高压螺栓 (1500 PSIG @ 70ºF; 125 PSIG @ 250ºF)
• 垫圈建议: 在 250ºF (121ºC) 以上使用 PTFE、Viton® 或 硅橡胶
• 可用管/接头尺寸 (ID/OD/壁厚): 请参见上表数值
