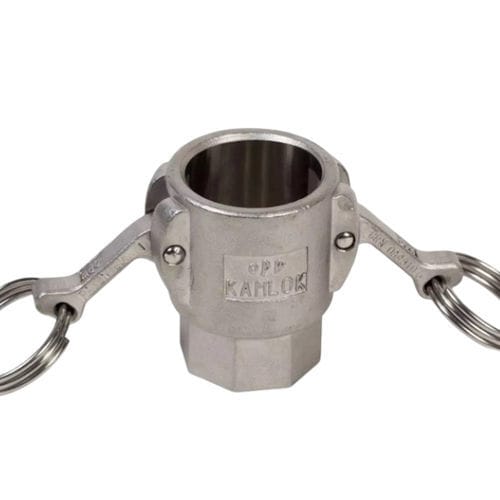

机械耦合器 Versilon®

用于管道母端

概述
Saint-Gobain 的 Versilon® Cam & Groove 母接头 Style 16 为“D”型全旋转半接头。该设计提供对软管的正锁定（dog-lock 槽）以防止拉脱，接头半体的全旋转便于定位并在密封凸耳臂时提供更佳杠杆。内表面经加工以减少滞留，增大的内径有利于更高纯度的流体传输与更好的流量表现。

材料

• 316 不锈钢
• 接头：铸造 316 不锈钢；插入件：机加工 316L 不锈钢
• 标准垫圈材料：Buna N 橡胶

技术参数

• 推荐工作条件：
• 1/2" - 2" — 250 MAWP (psi)
• 2-1/2" 和 3" — 150 MAWP (psi)
• 最高温度：使用 Buna N 垫圈时 212°F
• 最高温度：使用 Chemfluor® PFA 封装垫圈时 400°F
• 压力等级仅适用于接头；在确定软管组件最大 MAWP 时，应考虑软管在该温度下的压力等级，并取两者中较低值
• 提供带锁定样式；在零件号中将 SKS 替换为 SLKS

内径（英寸和毫米）
内径（mm）
0.39 (9.91)
0.63 (16)
0.85 (21.59)
1.37 (34.8)
1.75 (44.45)
2.2 (55.88)
2.76 (70.1)

特性 / 技术规格

• 产品类型：Cam & Groove 母接头，完整旋转接头半体（“D”型）
• 带 dog-lock 槽的正向软管锁定以防止拉脱
• 机加工内表面以最小化滞留
• 更大内径的高纯度结构以改善流量
• 材料：316 / 316L 不锈钢；标准垫圈 Buna N（高温可选 Chemfluor® PFA 封装垫圈）
• MAWP：1/2"–2" 尺寸为 250 psi；2-1/2" 与 3" 为 150 psi（仅限接头）
• 最高温度：212°F（Buna N）、400°F（Chemfluor® PFA 封装垫圈）
• 可用锁定变体：在零件编号中将 SKS 替换为 SLKS
