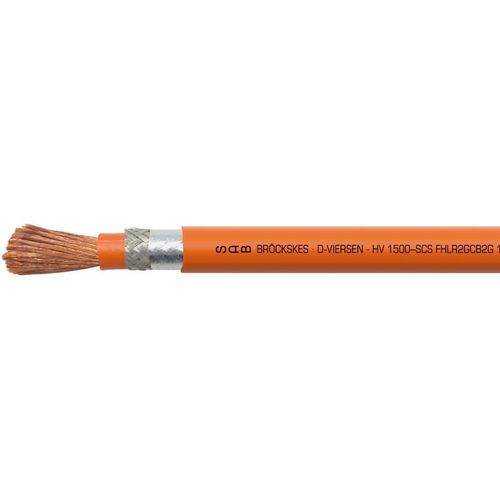

供电用电缆 HV 1500 - SCS铜屏蔽耐恶劣天气铜
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 供电
- 保护程度
- 铜屏蔽, 耐恶劣天气
- 线缆芯
- 铜, 镀锡铜
- 应用
- 高电压应用
- 驾驶员数量
- 单芯
- 绝缘材质
- 硅绝缘体
- 绝缘层颜色
- 橙色
- 其他特性
- 挠性
- 标准电压
1,000 V, 1,500 V
- 温度
最多: 180 °C
(356 °F)最少: -40 °C
(-40 °F)- 横断面积
10 mm², 16 mm², 25 mm², 35 mm², 50 mm², 70 mm², 95 mm²
(0.02 in², 0.02 in², 0.04 in², 0.05 in², 0.08 in², 0.11 in², 0.15 in²)
产品介绍
标记示例
SAB BRÖCKSKES · D-VIERSEN · HV 1500–SCS FHLR2GCB2G 10mm² ATTENTION HIGH VOLTAGE MAX 1000 V AC / 1500 V DC
应用
硅胶绝缘高压电缆，专为电动和混合动力汽车设计。用于传动系统、电池、逆变器和电力电子设备。
主要特性
附加信息 - 认证
结构、材料和试验参照：
在个别情况下，具体应用需与 S Bröckskes 协商。可按要求提供无屏蔽版本：HV 1500 – S FHLR2G
结构
导体：裸铜绞线，特细导线，CU ETP-1，单丝最大直径 0.21 mm（按 EN 13602）
绝缘：硅胶橡胶
屏蔽：锡镀铜编织；光学覆盖率 ≥ 85%；铝复合箔，金属面朝内
护套材料：硅胶橡胶
护套颜色：橙色（RAL 2003）
技术参数
型号：FHLR2GCB2G
尺寸标准依据：ISO 19642-5
额定电压：1000 V AC / 1500 V DC
试验电压：火花试验 8000 V；芯/屏 10000 V
最小弯曲半径：固定敷设：3 x d；灵活应用：5 x d
温度范围：-40/+180 °C
无卤：符合 IEC 60754-1 + VDE 0482-754-1
燃烧性能：符合 ISO 19642
气候变化试验：符合 ISO 19642
臭氧耐受性：符合 ISO 19642
介质耐受性：符合 ISO 19642
柔性：非常好
无有害物质：符合欧盟 RoHS 指令
HV 1500 - SCS（按 ISO 19642 尺寸）
货号：L39151227；公称截面：10.00 mm²；导体约径：6,0 -0,7 mm；外径：8,1 -0,6 mm；铜含量：134,7 kg/km；电缆重量 ≈：153 kg/km；20°C 时最大欧姆电阻：1,91 Ω/km
货号：L39151237；公称截面：16.00 mm²；导体约径：7,2 -0,8 mm；外径：9,6 -0,6 mm；铜含量：200,8 kg/km；电缆重量 ≈：224 kg/km；欧姆电阻最大：1,21 Ω/km
货号：L39151247；公称截面：25.00 mm²；导体约径：8,7 -0,8 mm；外径：11,3 -0,6 mm；铜含量：311,1 kg/km；电缆重量 ≈：327 kg/km；欧姆电阻最大：0,78 Ω/km
货号：L39151257；公称截面：35.00 mm²；导体约径：10,4 -1,0 mm；外径：13,2 -0,6 mm；铜含量：420,6 kg/km；电缆重量 ≈：451 kg/km；欧姆电阻最大：0,554 Ω/km
货号：L39151267；公称截面：50.00 mm²；导体约径：12,2 -1,2 mm；外径：15,2 -0,6 mm；铜含量：581,8 kg/km；电缆重量 ≈：635 kg/km；欧姆电阻最大：0,386 Ω/km
货号：L39151277；公称截面：70.00 mm²；导体约径：14,4 -1,4 mm；外径：17,4 -0,8 mm；铜含量：794,6 kg/km；电缆重量 ≈：847 kg/km；欧姆电阻最大：0,227 Ω/km
货号：L39151287；公称截面：95.00 mm²；导体约径：16,7 -1,4 mm；外径：19,9 -0,8 mm；铜含量：1095,9 kg/km；电缆重量 ≈：1137 kg/km；欧姆电阻最大：0,206 Ω/km
特性 / 技术规格
SAB BRÖCKSKES · D-VIERSEN · HV 1500–SCS FHLR2GCB2G 10mm² ATTENTION HIGH VOLTAGE MAX 1000 V AC / 1500 V DC
应用
硅胶绝缘高压电缆，专为电动和混合动力汽车设计。用于传动系统、电池、逆变器和电力电子设备。
主要特性
- 高度柔性
- 良好的电磁兼容(EMC)特性
- 耐候性
- 无卤
- 工作温度范围：-40°C 至 +180°C
- 不含 PFAS
附加信息 - 认证
结构、材料和试验参照：
- DIN EN 13602
- ISO 19642
- DIN EN 50525
- DIN EN 50363
- DIN EN 60811
在个别情况下，具体应用需与 S Bröckskes 协商。可按要求提供无屏蔽版本：HV 1500 – S FHLR2G
结构
导体：裸铜绞线，特细导线，CU ETP-1，单丝最大直径 0.21 mm（按 EN 13602）
绝缘：硅胶橡胶
屏蔽：锡镀铜编织；光学覆盖率 ≥ 85%；铝复合箔，金属面朝内
护套材料：硅胶橡胶
护套颜色：橙色（RAL 2003）
技术参数
型号：FHLR2GCB2G
尺寸标准依据：ISO 19642-5
额定电压：1000 V AC / 1500 V DC
试验电压：火花试验 8000 V；芯/屏 10000 V
最小弯曲半径：固定敷设：3 x d；灵活应用：5 x d
温度范围：-40/+180 °C
无卤：符合 IEC 60754-1 + VDE 0482-754-1
燃烧性能：符合 ISO 19642
气候变化试验：符合 ISO 19642
臭氧耐受性：符合 ISO 19642
介质耐受性：符合 ISO 19642
柔性：非常好
无有害物质：符合欧盟 RoHS 指令
HV 1500 - SCS（按 ISO 19642 尺寸）
货号：L39151227；公称截面：10.00 mm²；导体约径：6,0 -0,7 mm；外径：8,1 -0,6 mm；铜含量：134,7 kg/km；电缆重量 ≈：153 kg/km；20°C 时最大欧姆电阻：1,91 Ω/km
货号：L39151237；公称截面：16.00 mm²；导体约径：7,2 -0,8 mm；外径：9,6 -0,6 mm；铜含量：200,8 kg/km；电缆重量 ≈：224 kg/km；欧姆电阻最大：1,21 Ω/km
货号：L39151247；公称截面：25.00 mm²；导体约径：8,7 -0,8 mm；外径：11,3 -0,6 mm；铜含量：311,1 kg/km；电缆重量 ≈：327 kg/km；欧姆电阻最大：0,78 Ω/km
货号：L39151257；公称截面：35.00 mm²；导体约径：10,4 -1,0 mm；外径：13,2 -0,6 mm；铜含量：420,6 kg/km；电缆重量 ≈：451 kg/km；欧姆电阻最大：0,554 Ω/km
货号：L39151267；公称截面：50.00 mm²；导体约径：12,2 -1,2 mm；外径：15,2 -0,6 mm；铜含量：581,8 kg/km；电缆重量 ≈：635 kg/km；欧姆电阻最大：0,386 Ω/km
货号：L39151277；公称截面：70.00 mm²；导体约径：14,4 -1,4 mm；外径：17,4 -0,8 mm；铜含量：794,6 kg/km；电缆重量 ≈：847 kg/km；欧姆电阻最大：0,227 Ω/km
货号：L39151287；公称截面：95.00 mm²；导体约径：16,7 -1,4 mm；外径：19,9 -0,8 mm；铜含量：1095,9 kg/km；电缆重量 ≈：1137 kg/km；欧姆电阻最大：0,206 Ω/km
特性 / 技术规格
- 产品类型：FHLR2GCB2G
- 商业型号：HV 1500 - SCS
- 导体：裸铜绞线，特细导线，CU ETP-1（单丝最大 Ø 0.21 mm）
- 绝缘 / 护套：硅胶橡胶
- 屏蔽：锡镀铜编织 + 铝复合箔（金属面朝内），光学覆盖率 ≥ 85%
- 护套颜色：橙色（RAL 2003）
- 额定电压：1000 V AC / 1500 V DC
- 试验电压：火花试验 8000 V；芯/屏 10000 V
- 温度范围：-40 °C 至 +180 °C
- 最小弯曲半径：固定敷设 3×d；灵活应用 5×d
- 符合相关标准 / 阻燃 / 老化性能：ISO 19642, DIN EN 13602, DIN EN 50525, DIN EN 50363, DIN EN 60811
- 无卤且符合 RoHS；已声明无有害物质
- 不含 PFAS
- 提供多种公称截面（10 mm² 至 95 mm²），含详细尺寸与电气数据
