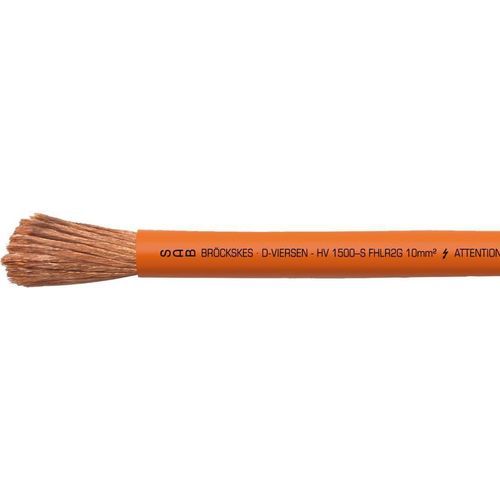

供电用电缆 HV 1500 - S

铜用于汽车工业用于电动车

用途
硅胶绝缘高压电缆，专为电动和混合动力车辆设计。用于动力传动系统、电池、逆变器和电力电子装置。

主要特性

• 高度柔性
• 极高的机械强度
• 对环境影响具有高防护性
• 无卤素
• 工作温度范围：-40 °C 至 +180 °C
• 不含 PFAS

附加信息
认证 — 构造、材料和试验参照以下标准：

• DIN EN 13602
• ISO 19642
• DIN EN 50525
• DIN EN 50363
• DIN EN 60811

结构
导体：裸铜绞线，特细线，CU ETP-1，符合 EN 13602，单线直径最大 0.21 mm
绝缘：硅胶橡胶
护套颜色：橙色（RAL 2003）

技术参数
型号：FHLR2G
标准基准尺寸：ISO 19642-5
工作电压：1000 V AC / 1500 V DC
试验电压：火花测试 8000 V
最小弯曲半径：固定敷设：2 × d；灵活应用：4 × d
温度范围：-40 / +180 °C
无卤素：符合 IEC 60754-1 + VDE 0482-754-1
燃烧性能：符合 ISO 19642
气候变化试验：符合 ISO 19642
臭氧耐受性：符合 ISO 19642
介质耐受性：符合 ISO 19642
柔性：非常好
有害物质缺失：符合欧盟 RoHS 指令

HV 1500 - SCP（按 ISO 19642 的尺寸）
品号； 公称截面积； 外径； 铜重量； 电缆重量 ≈； 20 °C 时的电阻 最大
L39151327； 10.00 mm²； 6.0 -0.7 mm； 96.0 kg/km； 106 kg/km； 1.91 Ω/km
L39151337； 16.00 mm²； 7.2 -0.8 mm； 153.6 kg/km； 163 kg/km； 1.21 Ω/km
L39151347； 25.00 mm²； 8.7 -0.8 mm； 240.0 kg/km； 244 kg/km； 0.78 Ω/km
L39151357； 35.00 mm²； 10.4 -1.0 mm； 336.0 kg/km； 349 kg/km； 0.554 Ω/km
L39151367； 50.00 mm²； 12.2 -1.2 mm； 480.0 kg/km； 497 kg/km； 0.386 Ω/km
L39151377； 70.00 mm²； 14.4 -1.4 mm； 672.0 kg/km； 719 kg/km； 0.227 Ω/km
L39151387； 95.00 mm²； 16.7 -1.4 mm； 912.0 kg/km； 1935 kg/km； 0.206 Ω/km

特性 / 技术规格

• 型号：FHLR2G
• 型号系列：HV 1500 - S
• 绝缘材料：硅胶橡胶
• 护套颜色：橙色（RAL 2003）
• 工作电压：1000 V AC / 1500 V DC
• 试验电压：火花测试 8000 V
• 温度范围：-40 °C 至 +180 °C
• 最小弯曲半径：固定 2×d；灵活 4×d
• 无卤素（IEC 60754-1）
• 不含 PFAS
• 有害物质缺失：符合 RoHS
