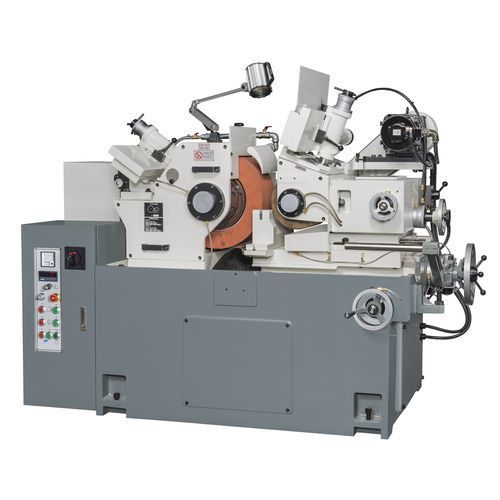

The 標準無心磨床 主要進給為手動搭配油壓為主,標準最小尺寸可研磨置1mm, 特殊裝置及工件可研磨到0.2mm。整體研磨後圓度及錐度皆可達0.001mm 以內,調輪帶動的模式為搭配伺服馬達結合減速機驅動,在執行通過研磨時可以任意調整速度來配合自動送料進而提高工作效率
無心磨床主要的研磨方式有三種: 1. 通過式研磨,主要是以同外徑之工作 2. 停止式研磨,同一工件有兩種以上上的外徑 3. 半停止通磨,以一種外徑為主要磨斜錐,或比砂輪長度要長的工件,可搭配擋料裝置或NC以上的數控系統。
- 通過式研磨,主要是以同外徑之工作
- 停止式研磨,同一工件有兩種以上上的外徑
- 半停止通磨,以一種外徑為主要磨斜錐,或比砂輪長度要長的工件,可搭配擋料裝置或NC以上的數控系統。
通過式無心研磨
搭配調輪的傾斜角使得工件在研磨時,往向下角度的位置移動,並搭配調輪修整角度來補正因為傾斜角造成調輪在研磨線生產生凸行的問題(請參照圖片)。搭配長棒送料裝置或手動長棒裝置其長度可達三米;另外有標準皮帶式自動送收料機構可以廣泛使用於外徑3mm-25mmL,長度50-900mmL 之工件。 對於小徑0.5-1mm 可以搭配日進式刀架。 3mm-12mm,5-110mmL ,可以使用於震動統但長度需大於外徑 。 (seeing training)
搭配長棒送料裝置或手動長棒裝置其長度可達三米
另外有標準皮帶式自動送收料機構可以廣泛使用於外徑3mm-25mmL,長度50-900mmL 之工件。
3mm-12mm,5-110mmL ,可以使用於震動統但長度需大於外徑 。
