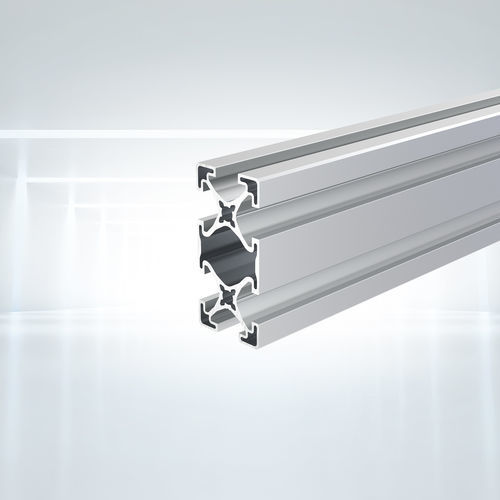

铝制型材 PIL 4180 series阳极氧化铝矩形用于机器外罩和机架
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 材料
- 铝制, 阳极氧化铝
- 形状
- 矩形
- 应用
- 用于机器外罩和机架, 用于机器保护, 搁板用, 用于防护栏杆
- 其他特性
- 轻型, 挤压
- 宽度
40 mm
(1.575 in)- 高度
80 mm
(3.15 in)
产品介绍
适用范围
产品概述
40x80 Lean Line 铝挤压型材（PIL 4180），用于模块化框架和轻型结构应用。与较重型材相比，可降低材料成本和重量，并提供标准化的槽口接口以便快速组装。
技术参数
材料：EN AW-6063-T66 透明阳极氧化铝
断面模数 W_x：11.9 cm3
断面模数 W_y：6.4 cm3
惯性矩 I_x：47.4 cm4
惯性矩 I_y：12.8 cm4
抗扭惯性矩 I_t：5.9 cm4
截面面积 A：790.8 mm2
每米重量：2.140 kg
可用型号 / 变体
CAD / 图纸
产品页面提供用于设计集成的2D 图纸和 CAD 数据（可下载）。
规格 / 技术特性
- 机械防护
- 机箱围护
- 安全隔离栏板
- 轻型机械框架
- 工作站
- 货架、储架、手推车（MRO 设备）
产品概述
40x80 Lean Line 铝挤压型材（PIL 4180），用于模块化框架和轻型结构应用。与较重型材相比，可降低材料成本和重量，并提供标准化的槽口接口以便快速组装。
技术参数
材料：EN AW-6063-T66 透明阳极氧化铝
断面模数 W_x：11.9 cm3
断面模数 W_y：6.4 cm3
惯性矩 I_x：47.4 cm4
惯性矩 I_y：12.8 cm4
抗扭惯性矩 I_t：5.9 cm4
截面面积 A：790.8 mm2
每米重量：2.140 kg
可用型号 / 变体
- Extrusion 40x80 Lean Line，按长度切割，两端 M8 攻丝，深度 50 mm — SKU: PIL4180SNN
- Extrusion 40x80 Lean Line，库存长度 6050 mm — SKU: PIL4180NNN
- Extrusion 40x80 Lean Line，40 根装，库存长度 6050 mm — SKU: PIL4180PAC
CAD / 图纸
产品页面提供用于设计集成的2D 图纸和 CAD 数据（可下载）。
规格 / 技术特性
- 型号：PIL 4180
- 产品名称：40x80 Lean Line
- 标称尺寸：40 x 80 mm（Lean Line）
- 材料：EN AW-6063-T66，透明阳极氧化
- 截面面积：790.8 mm2
- 重量：2.140 kg/m
- 断面模数：W_x = 11.9 cm3；W_y = 6.4 cm3
- 惯性矩：I_x = 47.4 cm4；I_y = 12.8 cm4；I_t = 5.9 cm4
