阳极氧化铝型材 PIL 8080 series

铝制铝合金正方形

产品概述

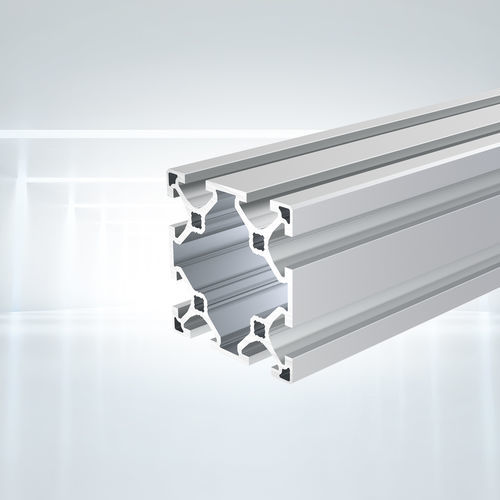

铝型材 80x80，型号 PIL 8080。模组化 T 槽挤型，适用于机架、工作站及结构组件。

型号代码
PIL 8080

应用

• 机器机架
• 工作站
• 机罩与外壳
• 货架、托盘与手推车（MRO 设备）
• 输送机框架与基础

可用规格 / 型号

• Extrusion 80x80，按长度切割，双端 M8 锥螺纹，深度 50 mm — SKU: PIL8080SNN
• Extrusion 80x80，库存长度 6050 mm — SKU: PIL8080NNN
• Extrusion 80x80，25 件装，库存长度 6050 mm — SKU: PIL8080PAC

技术参数
材料: EN AW-6063-T66 透明阳极氧化铝
截面模数 W_x = W_y: 28.0 cm3
截面二次矩 I_x = I_y: 112.0 cm4
扭转截面二次矩 I_t: 59.5 cm4
截面面积 A: 1547.0 mm2
每米重量: 4.280 kg/m

下载（产品相关）
可提供型材系列的目录及技术附录（产品目录与技术资料）。

CAD / 图纸
提供 2D 图纸与 3D CAD 模型下载（访问可能需要注册）。

特性 / 技术规格

• 产品名称: Extrusion 80x80
• 型号: PIL 8080
• 材料: EN AW-6063-T66（透明阳极氧化）
• 截面模数 (W_x, W_y): 28.0 cm3
• 截面二次矩 (I_x, I_y): 112.0 cm4
• 扭转截面二次矩 (I_t): 59.5 cm4
• 截面面积 (A): 1547.0 mm2
• 重量: 4.280 kg/m
• T 槽设计: 14 mm，适配标准模块化配件
• 可用规格: 按需切割、6050 mm 实心杆、25 件/包
