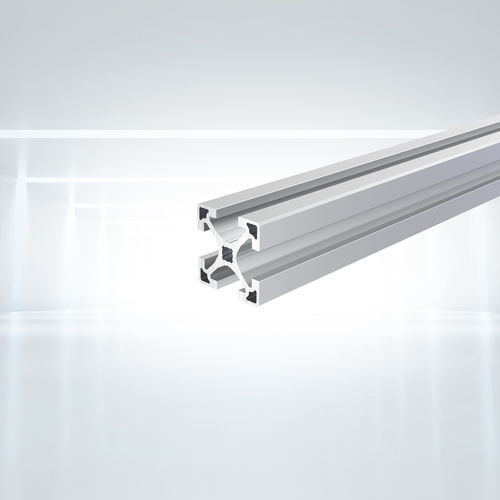

铝制型材 PIL 4040 seriesT形正方形用于传输带框架
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 材料
- 铝制
- 形状
- 正方形
- 应用
- 用于机器外罩和机架, 用于机器保护, 用于传输带框架, 搁板用, 用于交通运输技术
- 其他特性
- 轻型, 挤压
- 宽度
40 mm
(1.575 in)- 高度
40 mm
(1.575 in)
产品介绍
概览
用于模块化结构和机械框架的铝型材 PIL 4040。14 mm T 型槽，兼容 40 mm 型材系列。表面阳极氧化处理；材料 EN AW-6063-T66。
应用
可用型号
下载
技术规格
用于模块化结构和机械框架的铝型材 PIL 4040。14 mm T 型槽，兼容 40 mm 型材系列。表面阳极氧化处理；材料 EN AW-6063-T66。
应用
- 机器防护与外壳
- 轻型机器框架
- 工作站与装配单元
- 输送与物料流动系统
- 货架、托架和运输手推车
可用型号
- 型材 40x40，按长度切割，两端 M8 攻丝 — SKU: PIL4040SNN
- 型材 40x40，库存长度 6050 mm — SKU: PIL4040NNN
- 型材 40x40，80 件/包，库存长度 6050 mm — SKU: PIL4040PAC
下载
- Catalog17_Extrusion and Fastening Technology (PDF)
- Catalog16.5_Technical appendix_Extrusion (PDF)
- Catalog16.5_Technical appendix_Fastener (PDF)
- Robotunits_Folder_EN_web (PDF)
技术规格
- 品牌: Robotunits
- 型号: PIL 4040
- 公称尺寸: 40 x 40 mm
- 槽型: 14 mm T 型槽
- 材料: EN AW-6063-T66，阳极氧化
- 截面模数 W_x = W_y: 4.3 cm3
- 截面惯性矩 I_x = I_y: 8.6 cm4
- 扭转惯性矩 I_t: 0.7 cm4
- 截面面积 A: 554.6 mm2
- 重量: 1.530 kg/m
