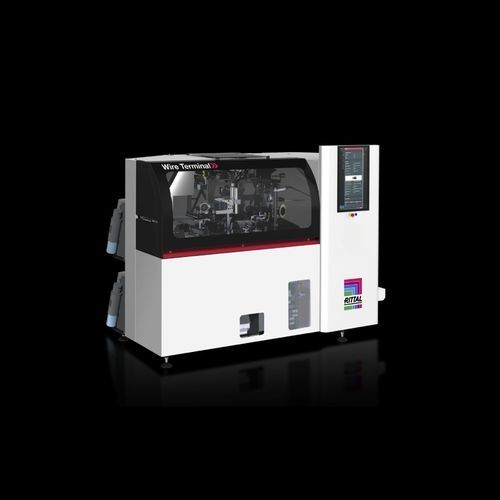

金属丝线剥卷机 WT series

全自动

产品简介 WT L 全自动线缆加工中心可实现定长切割、剥皮、压接（含端子装配）及按项目标识的全自动加工。支持按订单分拣入专用存储系统，输出方式包括按顺序导入导轨、链束输出或通过 Wire Handling System（WHS）实现准时交付。

产品特性

• 提供六种版本（L5 R、L5 B、L5 T、L10 R、L10 B、L10 T）
• 适用线缆截面积：0.5–2.5 mm² 或 0.5–6 mm²，视型号而定
• 三种输出选项：电缆导轨系统、链束输出、Wire Handling System
• 线缆剥皮与压接采用线性控制，可实现全剥或部分剥皮
• 先进的线缆引导系统，进线单元具备 RFID 存储以实现快速、可靠的参数识别

引入收益

• 与 Rittal Wire Terminal 和 Eplan Smart Wiring 结合时可实现高达约 50% 的时间节省（标称值）
• 通过全自动加工提高生产速度
• 加工效率据称可提升至约 11 倍
• 典型投资回收自每年约 150 台箱体起（约 2.5 年，标称值）
• 加工成品线缆质量稳定且一致

型号 / 变体

• WT L5 R — 电缆导轨系统；处理 0.5–2.5 mm²；成品线缆按正确顺序导入导轨；导轨前后可锁定
• WT L5 B — 链束集束器；处理 0.5–2.5 mm²；成品线缆以链束形式输出
• WT L5 T — WHS 供给单元；处理 0.5–2.5 mm²；与 WHS 集成实现顺序输送
• WT L10 R — 电缆导轨系统；处理 0.5–6 mm²；成品线缆按序导入并可锁定
• WT L10 B — 链束集束器；处理 0.5–6 mm²；以链束形式输出
• WT L10 T — WHS 供给单元；处理 0.5–6 mm²；实现准时配送到装配工位

自动化加工功能

• 定长切割
• 剥皮（全剥与部分剥）
• 压接（含端子装配）
• 按项目进行线缆标识
• 按订单排序与输出（导轨、链束或 WHS）

附件与选项（部分）

• 带塑料领的散装端子，适配多种截面
• 用于导轨运输固定的 Wire Rail Lock WT
• 可容纳多条导轨的线缆车（含工具架）
• 适用于 0.5–6 mm² 的 Wire Rail WT
• 打印头清洗站
• 带 RFID 存储的 Wire Store WT Tube 12，支持快速换装
• 端子供给振动料斗
• 用于链束输出的捆束带 WT
• 支持通过 HMI 发送打印作业的 Wire Printer 标签打印选项（黑/白/淡蓝）

下载 Flyer: Wire Terminal WT；Brochure: Rittal Automation Systems

技术规格

• 版本：L5 R、L5 B、L5 T、L10 R、L10 B、L10 T
• 线缆截面积范围：0.5–2.5 mm² 或 0.5–6 mm²（取决于型号）
• 输出选项：导轨系统、链束、Wire Handling System（WHS）
• 功能：切割、剥皮、压接、标识
• 线缆引导：具 RFID 存储的进线单元以实现受控、可靠的供料
• WHS：通过压缩空气实现对最多 4 个装配工位的准时分发
• 控制：线性控制的剥皮与压接保证精确加工
• 性能说明：与 Eplan Smart Wiring 组合可实现最高约 50% 的时间节省；加工速度可达约 11 倍；投资回收自约 150 台箱体/年起（标称值）
