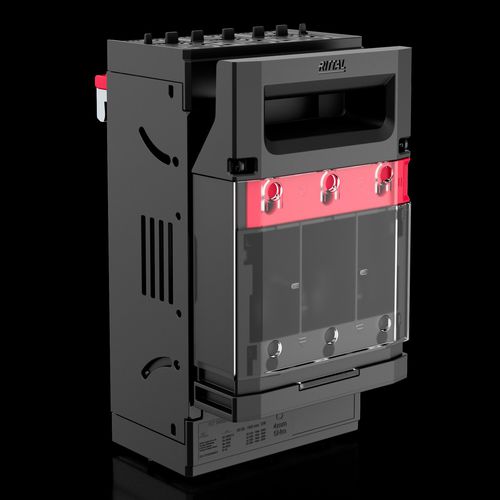

J级保险丝座 RiLineX

用于汇流条J 级UL

产品说明
RiLineX 熔断器座 RX 9364010，适用于 60 mm 母线系统。适配 Class J 插芯熔断器（21×57 mm），额定 1–30 A。盖板可上锁并支持封铅。盖板集成测量点以实现安全电压检测。熔断器座设有维护停放位置。接线变体为框式/箱式接线端子，可连接圆导线 1.5–95 mm²；细线带端子为 1.5–70 mm²（文档中提及不同接线变体）。

主要优点

• 盖板：可上锁并可封铅
• 通过集成测量点和独立开口进行安全电压测试
• 维护停放位置，便于检修

材料与颜色

• 材料：聚酰胺 (PA 6)，防火等级 UL 94‑V0
• 颜色：RAL 9005；RAL 35745

电气与机械数据

• 额定电流（最大）：30 A
• 额定工作电压：600 V AC
• UL 电气值 (SCCR)：200 kA - 600 V，J 类熔断器最大 30 A，JDDZ/7
• 导线出口：上/下
• 极数：3 极

熔断器与母线兼容性

• 适用于 Class J 插芯熔断器（21×57 mm）
• 适配母线：15 x 5/10 mm；20 x 5/10 mm；30 x 5/10 mm

接线

• 圆导线连接（箱式端子变体）：1.5–95 mm²
• 细线带端子连接：1.5–70 mm²
• 注：文档中根据不同接线变体同时列有 1.5–95 mm² 与 1.5–70 mm²

尺寸

• 宽度：106 mm
• 高度：195 mm
• 深度：105 mm

包装与重量

• 型号：RX 9364010
• 包装单位：1 件
• 净重：1.2 kg
• 毛重：1.235 kg

技术规格

• 税则号：85361050
