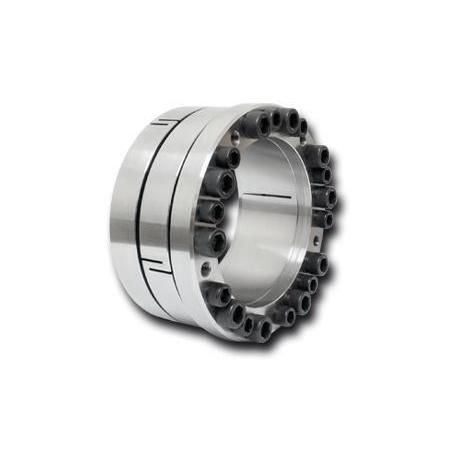

机械夹紧元件 RLK 235 TC

轴轴毂多头

产品概述
锥形夹紧件 RLK 235 TC 为内部锥形夹紧件，旨在以高精度将轮毂（法兰）定位于轴上，并实现无间隙夹紧。可提供适用于轴径 70 mm 至 600 mm 的多种尺寸，传递扭矩范围约为 8 510 Nm 至 1 049 600 Nm。

特性

• 将轮毂与轴对中；双槽设计以提高对中精度。
• 可重复组装且不产生轴向位移。
• 各尺寸具备较高的可传递扭矩。
• 夹紧过程中轮毂与轴之间无轴向位移。
• 加工质量高。
• 可传递扭矩：约 8 510 Nm – 1 049 600 Nm。
• 适用轴径范围：70 mm – 600 mm。

文件（本产品可提供）
RLK 235 TC 数据表
235 TC 安装说明
轴-轮毂连接目录

Webshop - 可用尺寸（节选）
产品名称 | 物料号 | 重量 [kg] | 价格（EUR 不含税）
RLK 235 TC-70 x 115 | 4204-070501-TC0000 | 3,62 | 299,90
RLK 235 TC-80 x 125 | 4204-080501-TC0000 | 4,02 | 308,00
RLK 235 TC-90 x 135 | 4204-090501-TC0000 | 4,44 | 330,80
RLK 235 TC-100 x 150 | 4204-100501-TC0000 | 6,02 | 393,30
RLK 235 TC-110 x 160 | 4204-110501-TC0000 | 6,46 | 414,60

使用说明
用于在需要可靠扭矩传递且在夹紧过程中避免轴向位移的场合对轮毂进行高精度对中。根据轴径和所需传递扭矩选择合适尺寸。请按照随附的安装说明正确安装。

技术规格

• 型号：RLK 235 TC
• 功能：将轮毂对中至轴的内部锥形夹紧件
• 适用轴径范围：70 mm – 600 mm
• 传递扭矩范围：约 8 510 Nm – 1 049 600 Nm
• 设计：双槽以实现高对中精度
• 安装：可重复安装且无轴向位移
• 材料/质量：加工质量高
• 可用尺寸：多种（例如 70 x 115 至 600 x 685）
