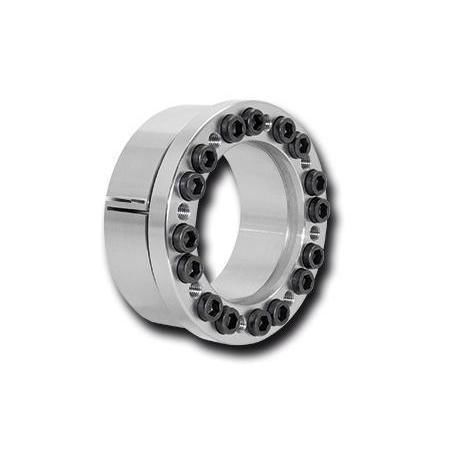

机械夹紧元件 RLK 136 TC

轴多头高精度

概述
RLK 136 TC 胀紧套为双开口结构的内部锥形夹紧元件，用于对轮毂与实心轴进行无间隙固定和精确定位。具有固定的止挡点以防止夹紧过程中产生轴向位移，支持重复装配。

特点

• 双开口设计确保轮毂与轴的高精度同心定位。
• 可多次装配与拆卸。
• 不同尺寸范围内具有较高的传递扭矩能力。
• 轴向尺寸紧凑（短轴向宽度）。
• 夹紧过程中通过固定止挡点避免轮毂与轴之间的轴向位移。
• 加工精度高。
• 传递扭矩范围：6 700 Nm 至 994 500 Nm（根据尺寸而定）。
• 适用轴径：70 mm 至 600 mm。

Webshop - 可用尺寸 / 选型（产品名称；货号；重量；单件价格，1 件起）
RLK 136 TC-70 x 110；货号：4204-070601-TC0000；重量：2,5；价格（1 件）：158,70 €
RLK 136 TC-75 x 115；货号：4204-075601-TC0000；重量：2,6；价格（1 件）：272,00 €
RLK 136 TC-90 x 130；货号：4204-090601-TC0000；重量：3,0；价格（1 件）：185,10 €
RLK 136 TC-100 x 150；货号：4204-100601-TC0000；重量：4,7；价格（1 件）：224,10 €
RLK 136 TC-110 x 160；货号：4204-110601-TC0000；重量：5,1；价格（1 件）：242,00 €
RLK 136 TC-120 x 170；货号：4204-120601-TC0000；重量：5,4；价格（1 件）：329,20 €
RLK 136 TC-130 x 185；货号：4204-130601-TC0000；重量：7,5；价格（1 件）：362,90 €
RLK 136 TC-140 x 195；货号：4204-140601-TC0000；重量：8,8；价格（1 件）：395,20 €
RLK 136 TC-150 x 205；货号：4204-150601-TC0000；重量：8,6；价格（1 件）：423,50 €
RLK 136 TC-160 x 215；货号：4204-160601-TC0000；重量：8,9；价格（1 件）：463,60 €
RLK 136 TC-170 x 230；货号：4204-170601-TC0000；重量：12,7；价格（1 件）：504,00 €
RLK 136 TC-180 x 240；货号：4204-180601-TC0000；重量：13,3；价格（1 件）：517,00 €
RLK 136 TC-190 x 250；货号：4204-190601-TC0000；重量：13,9；价格（1 件）：624,00 €
RLK 136 TC-200 x 260；货号：4204-200601-TC0000；重量：14,6；价格（1 件）：808,00 €
RLK 136 TC-220 x 285；货号：4204-220601-TC0000；重量：17,8；价格（1 件）：928,00 €
RLK 136 TC-240 x 305；货号：4204-240601-TC0000；重量：19,2；价格（1 件）：988,00 €
RLK 136 TC-260 x 325；货号：4204-260601-TC0000；重量：19,5；价格（1 件）：1.107,00 €
RLK 136 TC-280 x 355；货号：4204-280601-TC0000；重量：19,7；价格（1 件）：1.170,00 €
RLK 136 TC-300 x 375；货号：4204-300601-TC0000；重量：30,6；价格（1 件）：1.330,00 €
RLK 136 TC-320 x 405；货号：4204-320601-TC0000；重量：42,7；价格（1 件）：1.412,00 €
RLK 136 TC-340 x 425；货号：4204-340601-TC0000；重量：44,9；价格（1 件）：1.553,00 €
RLK 136 TC-360 x 445；货号：4204-360601-TC0000；重量：52,4；价格（1 件）：1.955,00 €
RLK 136 TC-380 x 465；货号：4204-380601-TC0000；重量：54,0；价格（1 件）：2.258,00 €
RLK 136 TC-400 x 485；货号：4204-400601-TC0000；重量：56,2；价格（1 件）：2.600,00 €
RLK 136 TC-420 x 505；货号：4204-420601-TC0000；重量：59,2；价格（1 件）：2.782,00 €
RLK 136 TC-440 x 525；货号：4204-440601-TC0000；重量：70,6；价格（1 件）：3.227,00 €
RLK 136 TC-460 x 545；货号：4204-460601-TC0000；重量：71,2；价格（1 件）：3.449,00 €
RLK 136 TC-480 x 565；货号：4204-480601-TC0000；重量：75,1；价格（1 件）：3.832,00 €
RLK 136 TC-500 x 585；货号：4204-500601-TC0000；重量：79,9；价格（1 件）：4.235,00 €
RLK 136 TC-520 x 605；货号：4204-520601-TC0000；重量：80,5；价格（1 件）：4.959,00 €
RLK 136 TC-540 x 625；货号：4204-540601-TC0000；重量：82,8；价格（1 件）：5.728,00 €
RLK 136 TC-560 x 645；货号：4204-560601-TC0000；重量：85,7；价格（1 件）：6.453,00 €
RLK 136 TC-580 x 665；货号：4204-580601-TC0000；重量：89,0；价格（1 件）：7.058,00 €
RLK 136 TC-600 x 685；货号：4204-600601-TC0000；重量：91,3；价格（1 件）：7.662,00 €

文件
RLK 136 TC 的数据表、安装说明书（PDF）及 3D-CAD 模型可供下载；详见产品页面的文档部分。

特性 / 技术规格

• 型号：RLK 136 TC。
• 功能：将轮毂中心定位于轴并实现无间隙夹紧的内部锥形夹紧元件。
• 结构：双开口以保证高同心度；固定止挡点防止夹紧时轴向位移。
• 可重复装配。
• 传递扭矩：6 700 Nm 至 994 500 Nm（随尺寸变化）。
• 适用轴径：70 mm 至 600 mm。
• 轴向尺寸：紧凑设计（随尺寸不同）。
• 加工质量：高精度加工。
• 尺寸与货号等变体信息：见上方 webshop 列表。
