台式磨光器 Qpol PLUS series

电动工业人体工学

简介

• 简化操作。实现自动化。

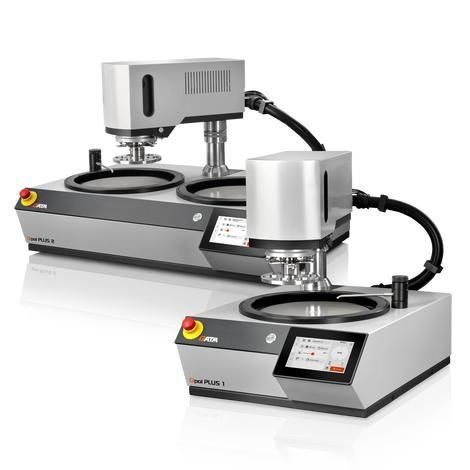

Qpol PLUS 1 和 PLUS 2 是用于金相试样制备的自动单轮或双轮研磨抛光机。可在单压或中央压模式下运行，适配工作盘 Ø 200 / 250 / 300 mm。高性能 PLUS 头可使用直径最大达 Ø 185 mm 的大尺寸样品夹（中央压）。

产品优势

• 自动化流程：高去除量的研磨/抛光，支持可变剂量的金刚石悬浮液/润滑剂、可调接触力、速度控制及研磨头与工作盘的旋转方向（同相/反相）；所有参数均可自由设置。
• 高度灵活：L 型样品夹允许在中央压模式下处理非常大的样品。
• 高重复性：最多可保存 200 个可定制的制备方法（通过用户账户管理保护），确保重复流程的一致结果。

坚固可靠
机体为焊接铝结构并采用优质粉末喷涂处理。

• 低振动设计实现极其平稳的运行。
• 带速度调节的强力驱动，适用于较大样品。
• 防冲击塑料槽：耐腐蚀且易于清洁。

带万向轴承的研磨/抛光头
操作性与灵活性高：头部配有可调节的旋转止挡。

• 两侧嵌入式手柄并带集成解锁按键，便于操作。
• 研磨头与工作面间留有较大间隙，便于更换样品夹。

简便清洁系统
单盘设计便于拆卸部件并全面清洁。

• 防溅环和工作盘可轻松拆卸，减少装配与清洁时间。
• 可更换的内衬（塑料）便于清洗或更换，以去除磨屑和悬浮液残留。

坚固的拉出式水龙头
便于彻底清洗工作区和研磨托盘。

• Cleaning Boost 功能可去除介质残液（750 rpm 约 3 秒内干燥）。
• 在制备过程开始和结束时自动启用进水阀。
• 坚固的水龙头带柔性软管延伸。

选件：Qdoser 计量系统
可选计量系统提升工艺灵活性。

• Qdoser GO：全自动软件控制的配液系统，具有 4 个可拆卸/可补充瓶，确保结果可重复（可选磁力搅拌）。
• Qdoser PLUS：也可用于精抛；可选升级为 1 L 瓶以用于精抛悬浮液。

符合人体工学的防溅罩
用户友好设计可减少飞溅，并可在较长操作中作为手托。

• 把手凹槽允许在防护环就位时更换研磨/抛光耗材。

直观且易于使用
集成 QATM 用户软件的 7 英寸工业触摸屏。

• 直观的菜单结构与简便配置。
• 通过状态栏显示进度，过程结束有声音提示。
• 内置定时器并直接显示扭矩/接触力，确保高重复性。

PLUS 研磨/抛光头 — 高产能与大样品处理
PLUS 头在单压模式下提供 5–80 N 接触力，在中央压模式下提供 20–350 N。使用 Ø 160 mm 样品夹可在可变速度下制备最多 6 件 Ø 50 mm 样品；L 型夹支持中央压夹具至 Ø 185 mm。

• 通过自动化研磨与抛光实现可重复的结果。
• 带按键的嵌入式手柄便于移动。
• 宽裕的间隙便于快速更换样品夹。

相关资料与视频
提供展示 Qpol GO / Qpol PLUS 制备流程与设备功能的视频。

技术参数 / 规格

• 工作盘：Ø 200 / 250 / 300 mm。
• 槽内径：Ø 350 mm。
• 样品夹（典型）：单压 Ø 160 mm；中央压直径最大至 Ø 204 mm；L 型夹支持中央压样品夹至 Ø 185 mm。
• 样品数量：单压 1–6 件 Ø 50 mm；中央压 1–5 件 Ø 70 mm。
• 接触力：单压可变 5–80 N；中央压可变 20–350 N。
• 速度（工作盘）：30–600 rpm，连续可调。
• 转速（头部）：30–160 min⁻¹。
• 驱动功率（典型）：工作盘 0.75 kW (S1) / 1.1 kW (S3)；头部 0.37 kW (S1)。
• 连接负载：約 1.4 kVA。
• 电源连接：220–240 V, 50/60 Hz (1 Ph/N/PE) 或 100–120 V, 50/60 Hz (1 Ph/N/PE)。
• 供水接口：1× 自来水 G ½" 最大 6 bar。
• 计量装置（可选）：Qdoser GO, Qdoser PLUS（可选 Qdoser ONE 滴管）。
• 环境温度（运行）：10–40 °C。
• 接口：用于数据传输和软件更新的 USB。
• Qpol PLUS 1 尺寸（宽 × 高 × 深）：511 × 610 × 756 mm；重量 ≈ 65 kg（視装配而定）。
• Qpol PLUS 2 尺寸（宽 × 高 × 深）：901 × 610 × 749 mm；重量 ≈ 80 kg（視装配而定）。
• 附加选项：悬浮液用磁力搅拌器、计量配置（Qdoser GO/PLUS）、软管反冲洗功能、可拆卸悬浮液瓶以优化加注/清洁。
