刀具磨削中心 ISOG 22 NFX / F31
立式CNC数控5轴

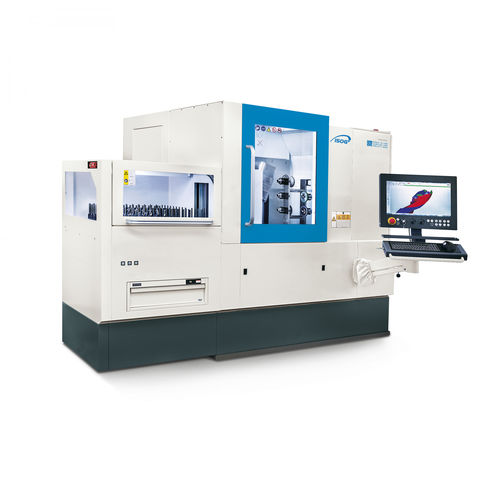

刀具磨削中心 - ISOG 22 NFX / F31 - Precision Surfacing Solutions GmbH & Co. KG - 立式 / CNC数控 / 5轴
刀具磨削中心 - ISOG 22 NFX / F31 - Precision Surfacing Solutions GmbH & Co. KG - 立式 / CNC数控 / 5轴
添加到我的收藏夹
添加到产品对比表

产品规格型号

应用
刀具
结构
立式
操控类型
CNC数控
轴数
5轴
其他特性
高速
主轴速度

最少: 100 rpm
(628 rad.min-1)

最多: 8,000 rpm
(50,265 rad.min-1)

输出功率

15 kW
(20.39 hp)

轴间距离

250 mm
(10 in)

X轴

400 mm
(15.75 in)

Y轴

310 mm
(12.2 in)

产品介绍

数控刀具磨削的新标准 ISOG 22符合欧盟机械指令的所有要求。 机械指令的所有要求。自动加工的最大刀具长度已大大增加 - 超过300毫米。 而以前的最大长度为180毫米 Isog 22的亮点 垂直系统 ISOG 22的特点是:它根据专利的垂直系统工作。 专利的垂直系统,其刀具主轴是 垂直的。这意味着。刀具从各个方向都可以最佳地接触到。它在μ范围内的重复性也是 无可比拟。极高的灵活性也得益于 从这个机器概念中受益。 稳定和紧凑 稳固的基础是由聚合物混凝土制成的稳定的铸造矿物机器支架。 由聚合物混凝土制成。由于其质量大,它确保了 良好的阻尼。 最高的半径精度 从研磨点到C轴支点的非常小的距离 磨削点到C轴支点的距离非常小,保证了最高的半径 精度。

---

PDF产品目录
