绝对值旋转编码器 IXARC

磁性16位盲轴

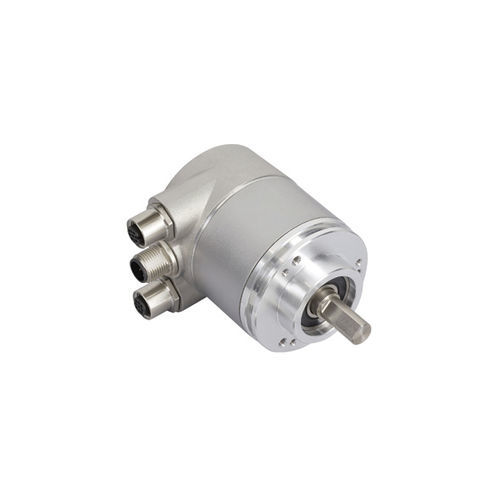

此图仅供参考。请参阅页面下方的详细技术图纸 接口 - 接口 - Profibus(现场总线) Profil - DPV0, DPV1 和 DPV2 Class 2 (EN50170 + EN50254) 诊断 - 内存 手动功能 - 地址选择开关0-99和终端电阻DIP开关（带有接线盒） 传输速率 - Round Axis 传输速率 - ≤12M波特 接口周期时间 - ≥ 1 ms 编程功能 - 分辨率，传动系数（物理分辨率），速度比例+过滤器，预设（零点），计数方向，限位开关，节点号，示教模式，诊断模式 输出 - 输出驱动器 - Profibus数据接口，光耦隔离 电气数据 - 电源电压 - 10 – 30 VDC 功耗 - ≤ 115 mA @ 10 V DC, ≤ 50 mA @ 30 V DC 功耗 - ≤ 1.5 W 启动时间 - < 1 s 反极性保护 - 是 短路保护 - 是 EMC:发射干扰 - DIN EN 61000-6-4 EMC:抗干扰 - DIN EN 61000-6-2 MTTF - 13.5 年，在40 ℃下 传感器 - 技术 - 光学 单圈分辨率 - 13 位 精度 (INL) - ±0.0220° (14 – 16位), ±0.0439° ( 720小时耐盐雾测试) 法兰形式 - 夹紧法兰, ø 58 mm 法兰材料 - 铝 轴的类型 - 实心轴, 长度 = 10 mm 轴的直径 - ø 6 mm (0.24") 轴的材料 - 不锈钢 V2A (1,4305; 303) 最大轴负载 - 轴向 40 N (4.5 lbs), 径向 110 N 最小机械寿命 - 530 (20 N / 40 N), 185 (40 N / 60 N), 130 (40 N / 80 N), 80 (40 N / 110 N) 转子转动惯量 - ≤ 30 gcm² [≤ 0.17 oz-in²] 摩擦力矩 - ≤ 5 Ncm @ 20 °C, (7.1 oz-in @ 68 °F) 最高机械速度 - ≤ 3000 1/min 耐冲击性 - ≤ 100g (6毫秒半弦波, EN 60068-2-27) 持久的抗冲击性 - ≤ 10G（16毫秒半弦波，EN60068-2-29） 耐振动性 - ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) 长度 - 69,5 mm (2.74") 重量 - 460 g (1.01 lb) 电气连接 - 连接方向 - 径向 连接类型 - 3 x M12 连接器 连接类型 - 带地址数位显示的旋转开关，无活动部件，带有终端电阻开关可用于切断输出总线，大弹簧夹 连接器 1 - M12, Male, 4 pin, a coded 连接器 2 - M12, Female, 5 pin, b coded 连接器 3 - M12, 公型, 5针, B码 电气连接 - Approval - CE 产品寿命周期信息 - 产品寿命周期信息 - 现有产品
