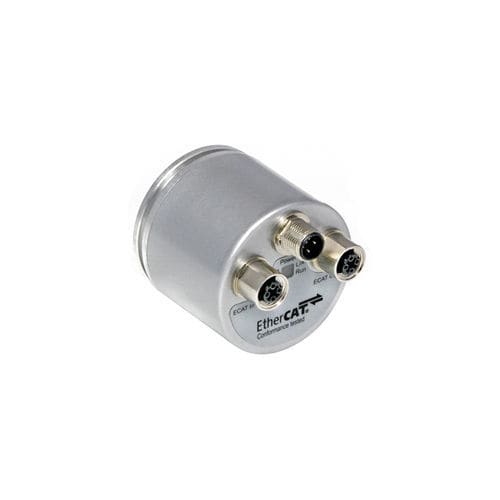

此图仅供参考。请参阅页面下方的详细技术图纸
接口 -
接口 - EtherCAT
Profil - CoE (CANopen over EtherCAT, DS-301+DS-406)
传输速率 - Boot-Loader, Round Axis
传输速率 - 10 / 100 Mbit
接口周期时间 - ≥ 80 µs
编程功能 - 分辨率,预置,计数方向
输出 -
输出驱动器 - Ethernet
电气数据 -
电源电压 - 10 – 30 VDC
功耗 - ≤ 2.5 W
启动时间 - 10⁵ h
传感器 -
技术 - 磁性
单圈分辨率 - 16 位
分辨率 多圈 - 12 位
多圈技术 - 自发电的磁性脉冲计数器(无需电池和齿轮组)
精度 (INL) - ±0.0878°(≤12位)
认证 认证/寿命 码制 码 - 二进制码
环境规格 -
外壳防护等级 (轴) - IP65
外壳防护等级 (外壳) - IP65
工作温度 - -40 °C (-40 °F) - +85 °C (+185 °F)
存储温度 - -40 °C (-40 °F) – +85 °C (+185 °F)
湿度 - 98%相对湿度, 无凝结状态
机械数据 -
外壳材料 - 钢
外壳涂层 - 阴极防腐蚀防护(> 720小时耐盐雾测试) + 油漆喷涂
法兰形式 - Square, □ 2.5" (5)
法兰材料 - 铝
轴的类型 - Solid, Single Flat, Length = 22.4 mm
轴的材料 - 不锈钢 V2A (1,4305; 303)
最大轴负载 - 轴向 40 N (4.5 lbs), 径向 110 N
最小机械寿命 - 430 (20 N / 40 N), 150 (40 N / 60 N), 100 (40 N / 80 N), 55 (40 N / 110 N)
转子转动惯量 - ≤ 30 gcm² [≤ 0.17 oz-in²]
摩擦力矩 - ≤ 3 Ncm @ 20 °C (4.2 oz-in @ 68 °F)
最高机械速度 - ≤ 12000 1/min
耐冲击性 - ≤ 100g (6毫秒半弦波, EN 60068-2-27)
持久的抗冲击性 - ≤ 10G(16毫秒半弦波,EN60068-2-29)
耐振动性 - ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6)
长度 - 52,7 mm (2.07")
重量 - 430 g (0.95 lb)
