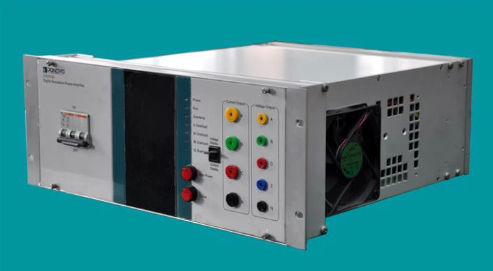

实验室应用模拟器 PA60Bi

频率精准PHIL 电网

PA60Bi 是面板安装式功率放大器，可产生三相电流（最大相电流有效值为 60A，最大输出功率为 800VA）和四相电压（最大相电压有效值为 120V，最大输出功率为 60VA）。它可以进行硬件在环测试，并与其他放大器模型组成综合仿真系统，支持 RTDS、OPAL-RT、NI 等仿真器，完成各种仿真实验。 输入信号 0~7V RMS（± 10Vpek） 电流精度 0.2%（0.5A-60A） 电流典型精度 < 0.1% 差分输入阻抗 20k 欧姆 增益 8A/V 谐波失真比 ≤0.2% 线性度 ≤0.2% 相位精度 0.2° 频率范围 DC-5kHz±1dB 步进响应 < 20us 输入/输出延迟 < 20us 电压 4×0 ~ 120V 有效值 最大输出功率输出功率 60VA（120V 输出） 输入信号 0~7V RMS（± 10Vpek） 电压精度 0.1%（5V-120V） 电压典型精度 < 0.05% 差分输入阻抗 20k 欧姆 增益 20V/V 机箱 4U 19 英寸
