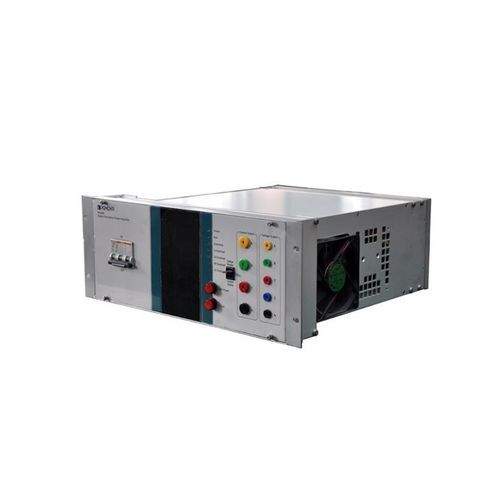

频率模拟器 PA30Bi

精准PHIL 电网

PA30Bi 是面板安装型实时模拟放大器，具有三相电流和四相电压。该数字功率放大器与 PA30Bi 相似，但电压输出和功率输出更高。 PA30Bi 可在三相电流（最大相电流有效值为 30A，最大输出功率为 450VA）和四相电压（最大相电压有效值为 120V，最大输出功率为 60VA）输出环路中执行硬件仿真。 输入信号 0~7V 有效值（± 10Vpek） 电流精度 0.2% 电流典型精度 < 0.1% 差分输入阻抗 20k 欧姆 增益 4A/V 谐波失真比 ≤0.2% 线性度 ≤0.2% 相位精度 0.2° 频率范围 DC-5kHz±1dB 步进响应 < 20us 输入/输出延迟 < 20us 电压 4×0 ~ 120V 有效值 最大输出功率输出功率 60VA（120V 输出） 输入信号 0~7V RMS（± 10Vpek） 电压精度 0.1%（5V-120V） 电压典型精度 < 0.05% 差分输入阻抗 20k 欧姆 增益 20V/V 电源 3 相 380 伏交流 50/60 赫兹 机箱 4U 19 英寸
