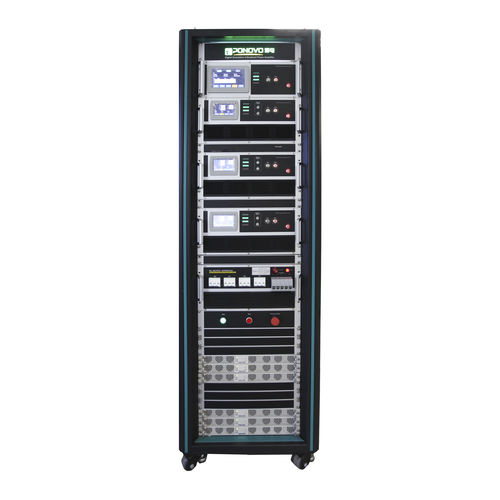

功率放大器 PAV5000

数字线性精准

PAV5000是应用于半实物仿真电源平台的高功率四象限放大器，用于分析敏感负载、设备电源适应性、电动汽车等，并提供电能质量方面的技术支持和服务。 PAV5000是菲尔四象限功率放大器，是在线性的基础上设计的，具有快速响应、高精度和低失真的特点。 有两种测试模式以满足不同的测试目的。 - 模拟控制输出 通过RTDS/OPAL-RT等数字仿真系统，向放大器提供准确的动态仿真波形信号。放大器输出高而准确的功率给模拟设备，进行模拟测试。 它不仅支持模拟输入通信，而且还支持通过AURORA协议的数字接口通信。 - 系统控制输出 电压可以通过用户定义的振幅、相位和频率进行输出。 PAV5000由1套机柜组成，参数为。1×43U标准机箱；高×宽×深（mm）。2100×650×900；重量：1×450kg。其输出功率为270VAC/5000VA（382VDC/5000W），该负载时间为连续。 它既可以作为源模式输出功率，作为源单元使用，也可以作为吸收功率模式，作为负载单元使用。 客户可以根据自己的需要选择功率单元。
