Pi111 智能调速装置

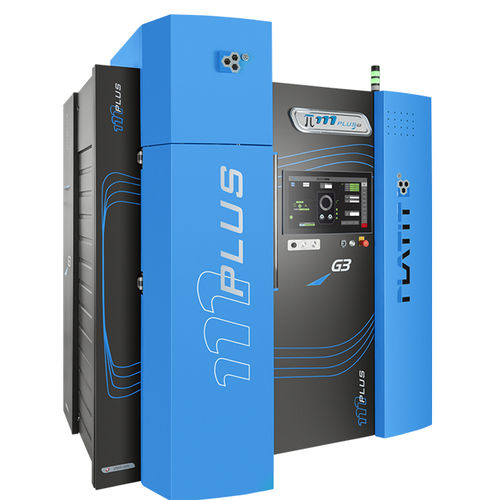

Pi111 PLUS G3 是 ...TIT 推出的第三代紧凑型 PVD 涂层设备。它的主要特点是周期短、使用方便、价格优惠。该设备拥有 2 个旋转阴极,可沉积出高质量的 ...TIT 招牌涂层。它是希望进入涂层领域的客户的理想选择。
应用技术
2 x LARC® PLUS(LAteral Rotating PLUS 阴极),用于 ARC 沉积
与 LARC® 相比,LARC® PLUS 的优势在于
提高靶材利用率(高达 30)
增强磁场系统,从而提高沉积率
快速更换阴极
采用蚀刻技术:
LGD® (侧面辉光放电)
氩等离子蚀刻、辉光放电
金属离子蚀刻(钛、铬)
负载和循环时间:
最大涂层体积:ø 353 x H 498 [mm] (毫米
规定涂层厚度的最大涂层高度414 毫米
最大负载160 千克
每天 4 - 5 批*:
刀柄刀具(2 μm):ø 10 x 70 [毫米],288 件,- 4.5 小时
刀片 (3 μm): ø/□ 20/14 x 6 [毫米],1680 件,- 5.5 小时
滚刀(4 μm): ø 80 x 180 [毫米],8 件,- 7.0 小时
滚刀 (4 μm): ø 75 x 180 [毫米],20 件,- 7.0 小时
* 生产环境中典型涂层组合的平均周期时间。
模块化旋转台系统:双旋转踢脚转盘或三旋转齿轮箱系统
软件:
使用和维护简单
普拉蒂智能软件(PC 和 PLC 系统)
带触摸屏的现代化控制系统
记录数据并实时显示工艺参数和流量
手动和自动过程控制
远程诊断和维护
机器尺寸
占地面积宽 2000 x 深 1550 x 高 2250 [毫米]
---
