用于锯条的 PL2011

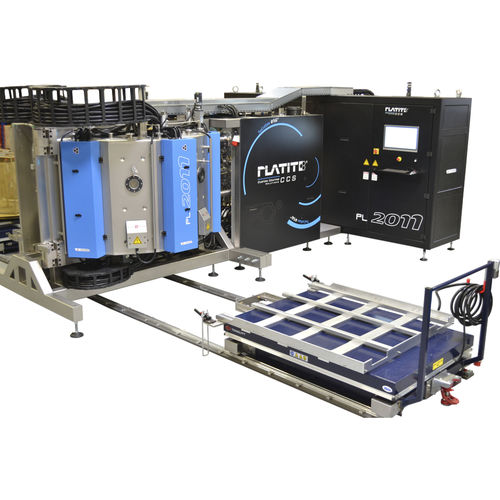

为了给最大直径为 1423 毫米(56 英寸)的大型锯条进行涂层,普拉蒂特制造了一台大容量涂层设备。定制设计的转盘有 6 种配置,可在保证涂层质量的同时,最大限度地提高装载灵活性。直径可大可小的刀具或混合装载的刀具均可一次完成喷涂。
设备配有两扇门,可提供以下功能
最佳的腔室通道
简化了机器和阴极的维护工作
简化了批次管理,因为可以通过一扇门取出已完成的批次,然后通过另一扇门立即装载下一批次的批次
轨道系统可确保旋转台车始终与腔室正确对齐,从而轻松装卸重达 1800 公斤的货物。定制设计的旋转台车的高度可通过按键进行调节。
采用的技术
6 x 平面 ARC 阴极,其中 4 个采用 ARC 脉冲电源
应用蚀刻技术:
LGD®(侧面辉光放电),2 个阴极带快门,2 个阴极充当阳极
等离子氩蚀刻、辉光放电
金属离子蚀刻(钛、铬)
负载和循环时间:
涂层体积最大为 ø 1400 x H 700 [mm] 重量最大为 1800 kg
负载最高达 1800 千克
2 - 5 批/天
软件
使用和维护简单
普拉蒂智能软件(PC 和 PLC 系统)
带触摸屏的现代化控制系统
记录数据并实时显示工艺参数和流量
手动和自动过程控制
远程诊断和维护
机器尺寸
占地面积宽 8000 x 深 5800 x 高 2350 [毫米]
---
