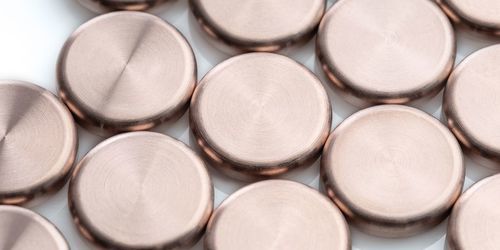

钨电触点

铜用于接触器断路开关

产品概述
为真空室使用设计的低气体含量接触材料。钨‑铜（WCu）和碳化钨‑铜（WCCu）复合开关触头可在 7.2–24 kV 范围内在真空接触器、闭路系统和重合器中可靠地切换高短路电流，并能承受超过一百万次开关循环。

主要优点

• 对电弧烧蚀具高耐受性
• 优异的电导率
• 良好的抗接触焊性能
• 很低的截流电流

可用材料

• VFG10 — W 90 wt% / Cu 10 wt%（Vacuum Fine Grained，超纯）
• VFG20 — W 80 wt% / Cu 20 wt%（Vacuum Fine Grained，超纯）
• WCCu30 — WC 70 wt% / Cu 30 wt%（适用于真空的经济型替代材料）

制造工艺
复合材料采用粉末冶金工艺制造：基材粉末混合、压制和烧结。该工艺可实现高材料密度（>97%）并获得所需的电气与机械性能组合。

典型材料特性（摘要）
材料：VFG10、VFG20、WCCu30
WC (wt%)：0、0、70
W (wt%)：90、80、0
Cu (wt%)：10、20、30
密度 (g/cm3)：16.5、15.2、12.2
电导率 (m/Ω·mm2)：22、25、15
硬度 HV30：220、210、230

技术规格

• 材料：WCu（VFG10、VFG20）及 WCCu30
• 应用电压范围：7.2–24 kV（真空接触器、闭路系统、重合器）
• 循环耐久性：>1,000,000 次开关循环（视工况而定）
• VFG 质量：Vacuum Fine Grained — 超纯、高导电性
• 可用等级：VFG10（W90/Cu10）、VFG20（W80/Cu20）、WCCu30（WC70/Cu30）
• 典型密度与导电率见上文
• 制造：粉末冶金（混合、压制、烧结），可达 >97% 密度
